Модули серии DCS-2000 (исполнение М1)

DCS-2000 исполнения М1

Модули серии DCS-2000 исполнения М1 предназначены для создания распределенных систем автоматизации.

Конструкция:

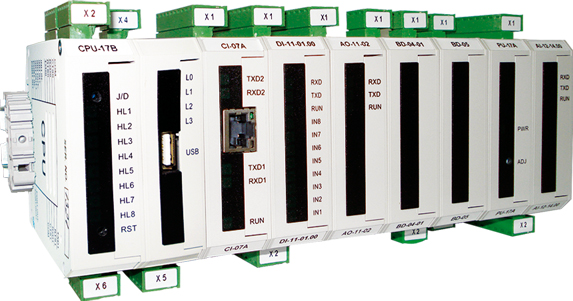

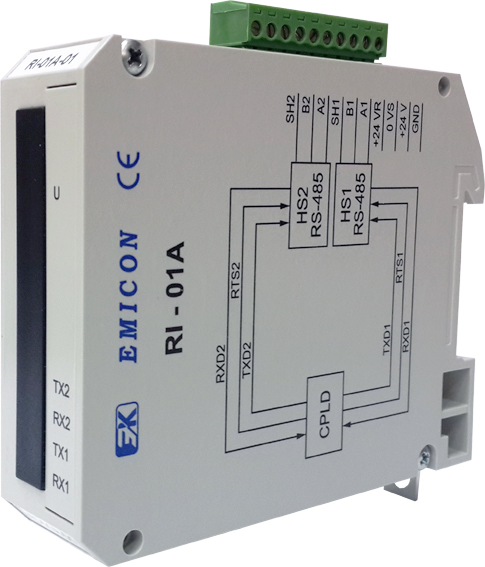

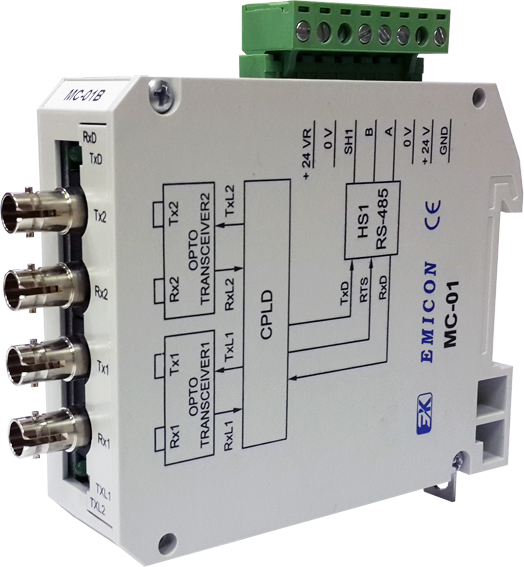

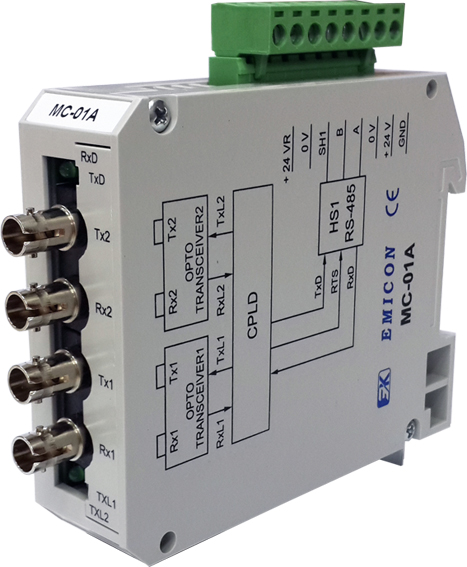

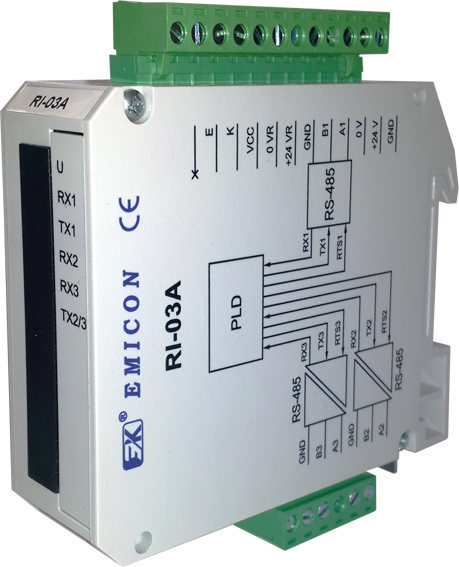

Конструктивно модули DCS-2000 (М1) выполнены в виде печатных плат, которые помещаются в пластмассовые корпуса и имеют крепления для установки на стандартную DIN-рейку.

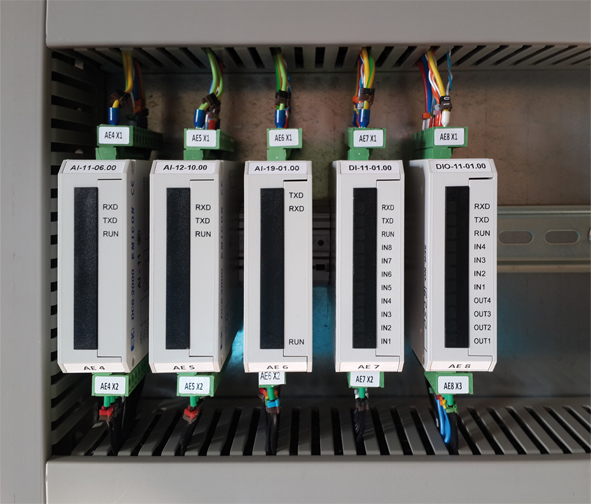

На эту же рейку устанавливаются клеммники для подключения внешних кабелей. Модули и клеммники в различных сочетаниях объединяются в блоки, из которых компонуется подсистема.

Так как блоки одной подсистемы связаны только по локальной сети они могут располагаться как в одном электрошкафу, так и в разных электрошкафах, в том числе и в разных помещениях.

Таким образом обеспечивается оптимальное размещение микропроцессорного оборудования с минимальными затратами на кабельную продукцию, разработку проекта привязки, строительно-монтажные работы.

Кроме того, использование отдельных малоканальных блоков позволяет создавать системы с минимальной избыточностью, а при необходимости модификации или наращивания подсистемы новые блоки размещаются в свободной зоне любого электрошкафа.

Принципиальным отличием от типовых каркасных контроллеров является то, что клеммники для подключения объектовых кабелей размещаются в непосредственной близости от модулей микропроцессорной системы, что существенно упрощает наладку и обслуживание системы автоматизации.

Организация:

Модули серии DCS-2000 исполнения М1 представлены модулями процессорных устройств (ЦПУ) и модулями связи с объектом (УСО).

Модули ЦПУ построены на базе х86-совместимых микропроцессоров. Обязательным атрибутом модулей ЦПУ является устройство резервирования, которое необходимо для обеспечения надежной работы системы автоматизации.

Для программирования контроллеров серии DCS-2000 (М1) фирмой "ЭМИКОН" разработаны пользовательский язык CONT и система программирования CONT-Designer, базирующаяся на этом языке.

Модуль CPU-17B программируется с помощью системы программирования CONT-Designer.
Модуль CPU-19A программируется в среде программирования CoDeSys.

Модули УСО являются интеллектуальными. Они оснащены высокопроизводительными микроконтроллерами типа AVR, которые позволяют производить первичную обработку входных сигналов, освобождая, тем самым, ЦПУ для выполнения сложных алгоритмов управления.

Информационный обмен между модулями УСО и модулями ЦПУ осуществляется по двум интерфейсным каналам RS-485, протокол MODBUS RTU. Использование последовательных каналов для комплексирования модулей позволяет обеспечивать большую масштабируемость (к одному ЦПУ можно подключить до 64 модулей ввода-вывода), что удобно для модификации систем автоматизации. Для соединения контроллеров, построенных на базе модулей серии DCS-2000 (М1), с устройствами других уровней систем автоматизации, используются коммуникационные модули CI-06B, CI-07А, CI-02B, которые обеспечивают информационный обмен по каналам ETHERNET и RS-485.

Модули УСО серии DCS-2000 (М1) являются взрывозащищенными (1,43 Мб) с маркировкой взрывозащиты [Exib]IIC X, устанавливаются вне взрывоопасных зон и искробезопасными цепями могут быть связаны с датчиками, расположенными во взрывоопасных зонах классов В-1а и В-1г.
Модули УСО снабжены устройством гальванической изоляции объектной части от системной.

Питание всех модулей осуществляется от блоков стабилизированного напряжения (24 VDC).
