Контроллеры серии DCS-2000 исполнения М3 предназначены для создания центральных контроллеров (КЦ).
|
|
Отличительные особенности серии DCS-2000 (М3):
-
Модульная структура с жестким монтажом в крейт с общей шиной для доступа к модулю DPM-41A для информационного обмена между контроллерами;
-
Резервированная система, состоящая из двух контроллеров;
-
Дублированный интерфейс;
-
Дублированное питание (24 В);
-
Протоколы обмена - Modbus RTU, EmiBus, Modbus TCP, МЭК-60870-5-104;
-
Процессор в составе CPU Cortex-A8 1Ghz, 512Mb RAM, 1Gb ROM Linux RT;
-
Безударная корректировка ПО;
-
Гибкий конфигуратор системы с возможностью интеграции в САПР;
-
Программирование в среде Cont Designer и на языках стандарта МЭК 61131-3.
|

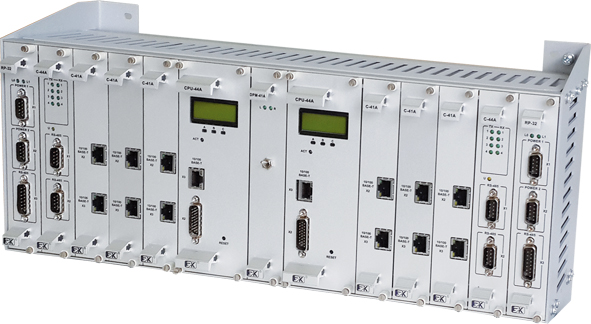

Контроллер серии DCS-2000 (М3) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе - крейт), в который устанавливаются модули различных типов. Информационный обмен между модулями внутри крейта производится по параллельной шине.
Основным конструктивным элементом контроллера DCS-2000 (M3) является каркас. Он предназначен для размещения модулей в контроллере и их подключения к кроссовой плате.
Предусмотрены два типа каркасов:
Каркас СС-315 (на 13 платомест) (484 Кб) (при организации резервированного контроллера с обменом данными через модуль двухпортового оперативного запоминающего устройства (ДОЗУ) DPM-41A);
Каркас СС-406 (на 5 платомест) (377 Кб) (для задач, не требующих обмена данными с резервным контроллером по высокоскоростной параллельной шине).
Входящая в состав крейтов кроссовая плата служит для подключения модулей контроллера к шинам управления, адреса и данных, а также для подачи напряжения питания на модули. Основная и резервная линии питания 24 В подведены на каждый из сетевых модулей и модуль ЦПУ.
Конструкция модулей серии DCS-2000 исполнения М3 схожа с модулями исполнения М2.
В состав серии DCS-2000 (M3) входят следующие модули:

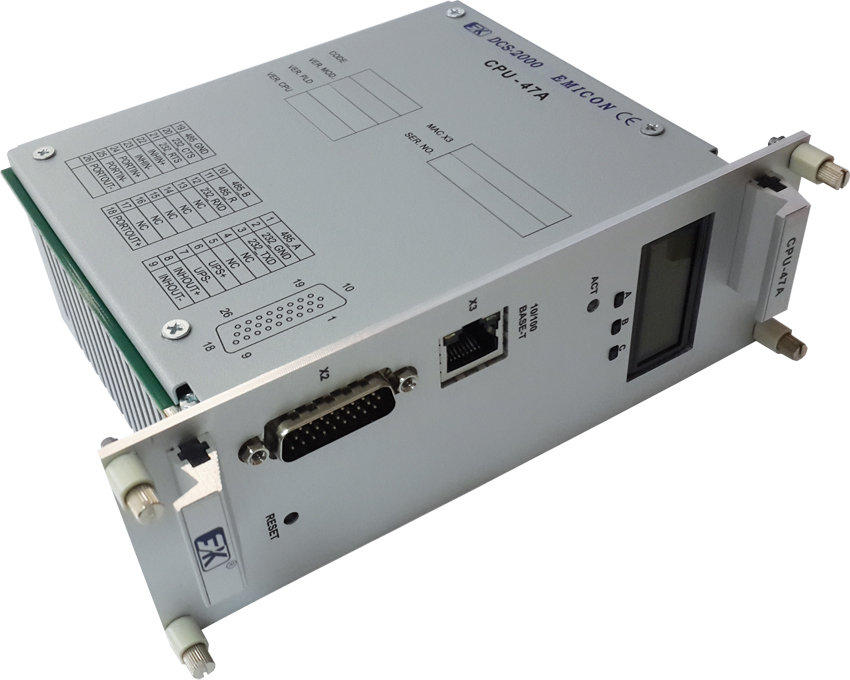

CPU-47A – модуль центрального процессорного устройства |
Предназначен для работы в составе центрального контроллера систем автоматизации, построенных на базе программируемых контроллеров АО «ЭМИКОН», в качестве устройства исполнения заданных алгоритмов по управлению объектом автоматизации. Управляющие команды передаются через один последовательный канал RS-485, с гальванической изоляцией и цепями защиты от перенапряжений, одному последовательному неизолированному каналу RS-232 и одному каналу типа Ethernet 10/100 Base-T стандарта IEEE 802.3. Руководство по эксплуатации |
|

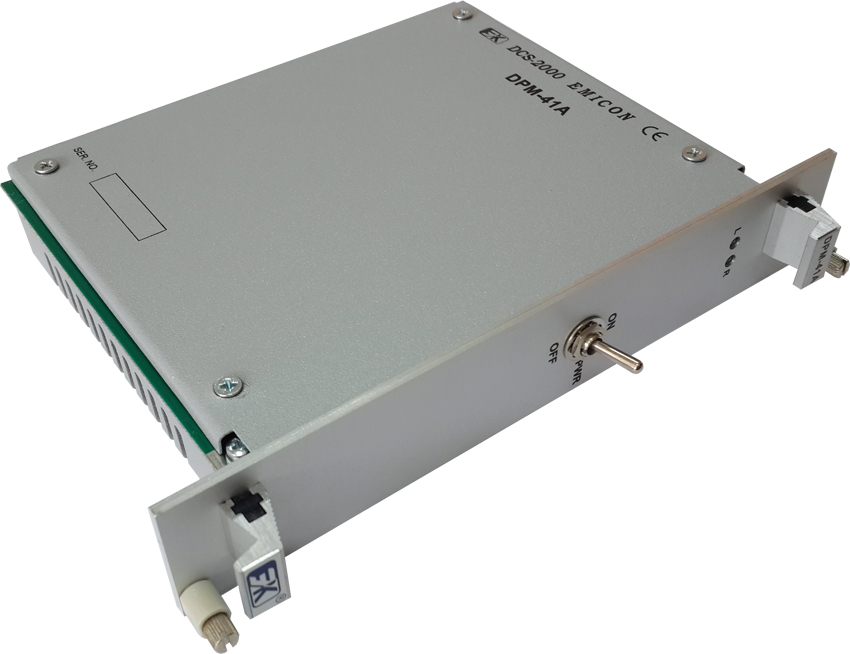

DPM-41A – модуль двухпортового оперативного запоминающего устройства |
Предназначен для работы в составе центрального контроллера систем автоматизации, построенных на базе программируемых контроллеров АО «ЭМИКОН», в качестве устройства, обеспечивающего обмен данными внутри резервированного каркаса между основным и резервным модулями центрального процессорного устройства. Руководство по эксплуатации |
|

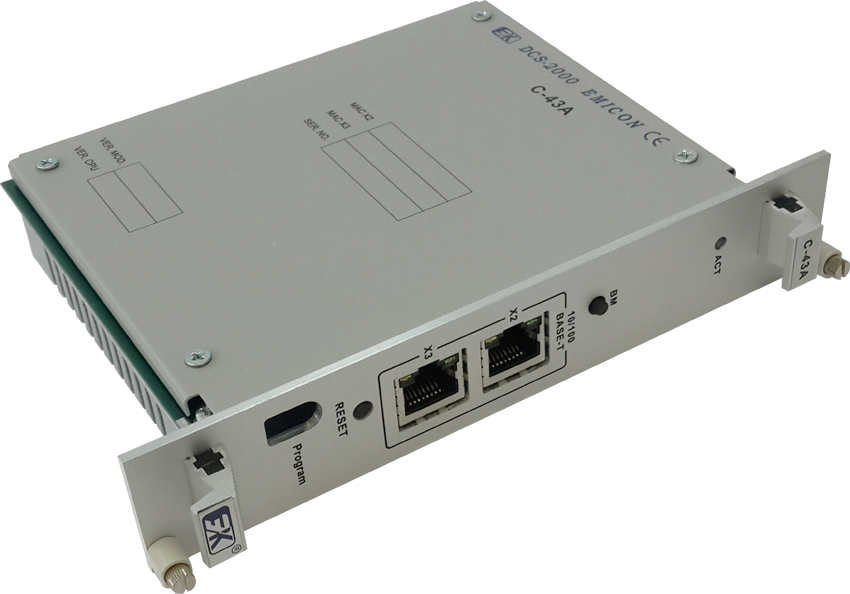

C-43A – модуль сетевой Ethernet |
Предназначен для работы в составе центрального контроллера систем автоматизации, построенных на базе программируемых контроллеров АО «ЭМИКОН». Модуль обеспечивает информационный обмен с устройствами системы по двум интерфейсным каналам Ethernet. Руководство по эксплуатации |
|
C-46A – модуль сетевой |
Предназначен для обеспечения информационного обмена данными между модулем центрального процессорного устройства и модулями устройств связи с объектом (УСО) или с модулями контролера сети ввода/вывода ВС-002 (серии МКСО) по четырем каналам интерфейса RS-485, протокол EmiBus. Руководство по эксплуатации |
|

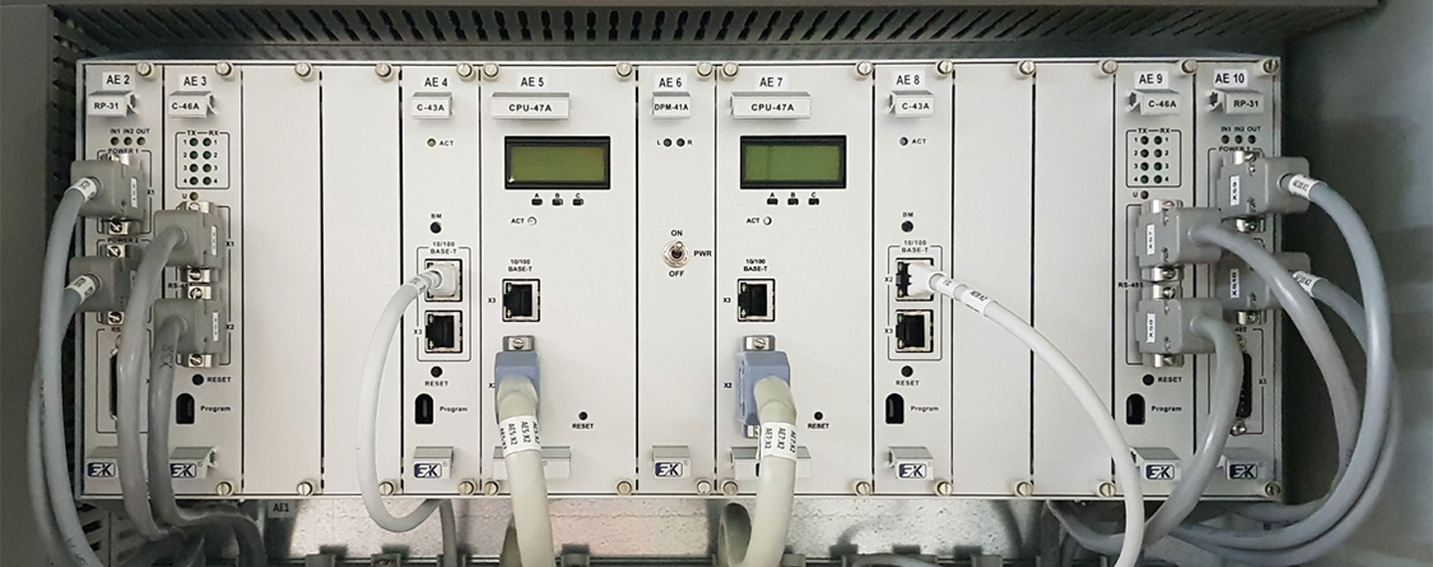

Крейт на 13 платомест содержит в своем составе два резервируемых контроллера. Крайние платоместа в крейте предназначены для установки модулей повторителя RP-31 серии DCS-2000 (М2), используемых для подачи питания. На центральное платоместо устанавливается модуль двухпортового оперативного запоминающего устройства DPM-41A, справа и слева от него размещаются модули ЦПУ левого и правого комплектов соответственно. Остальные платоместа предназначены для установки сетевых модулей левого и правого комплектов.

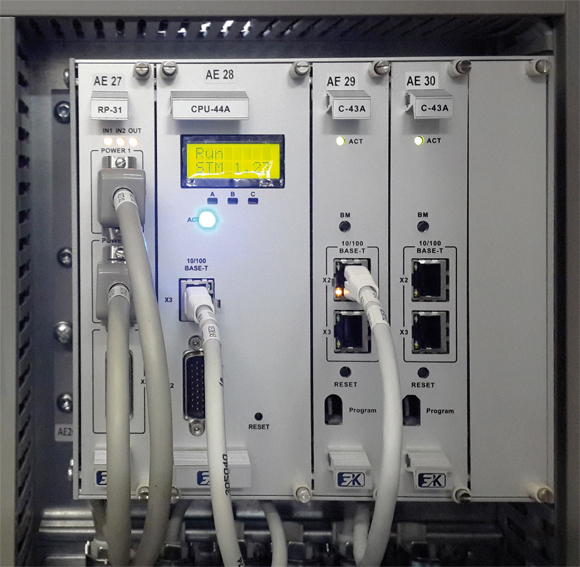

В крейте на 5 платомест крайнее левое платоместо предназначено для установки модуля повторителя RP-31 серии DCS-2000 (М2), используемого для подачи питания. Рядом с ним устанавливается модуль ЦПУ. Остальные платоместа предназначены для установки сетевых модулей.
В контроллерах серии DCS-2000 (М3) используется принцип "горячей" замены модулей.
Контроллеры серии DCS-2000 (M3) устанавливаются в шкафы напольного или настенного исполнения (степень защиты оболочкой – до IP-65).
