Блок ввода/вывода (БВВ) серии МКСО

Блоки ввода/вывода (БВВ) предназначены для ввода и обработки входных аналоговых и дискретных сигналов и формирования выходных аналоговых и дискретных сигналов.

В схемах с резервированием БВВ работает под управлением дублированных контроллеров сети ввода/вывода BС-002. Количество БВВ, подключаемых к одной паре модулей BС-002, - не более 8.


В состав БВВ входят крейт блока ввода/вывода (КБВВ) и модули ввода/вывода в соответствии с проектом заказчика.

Крейт КБВВ содержит:
   - каркас с направляющими для установки аналоговых и дискретных модулей ввода/вывода;
   - кроссовую плату с клеммниками для подключения объектовых сигналов.

Кроссовая плата содержит разъемы для подключения модулей ввода/вывода, а также клеммники для подключения объектовых кабелей и установки перемычек. Кроме того, в каркас устанавливаются кодовые ключи для каждого типа модуля ввода/вывода в соответствии с проектной конфигурацией (для предотвращения неправильной установки модулей в каркас).

Модули ввода/вывода устанавливаются в крейт в соответствии с типами входных и выходных сигналов. По дублированному интерфейсу RS-485 (протокол EmiBus, скорость - 1,8 Мбит/с) они соединены с парой модулей BC-002, установленных в БК. В один БВВ может быть установлено до 16 модулей ввода/вывода.

Каркас содержит также две маркировочные планки. Одна из них расположена в непосредственной близости от объектовых клеммников, на нее наносятся обозначения клеммных полей. Вторая планка расположена в непосредственной близости от модулей ввода/вывода, на нее наносится позиционное обозначение модулей в крейте, а также тип установленного модуля. Это существенно облегчает и упрощает монтаж, наладку и обслуживание шкафа УСО.

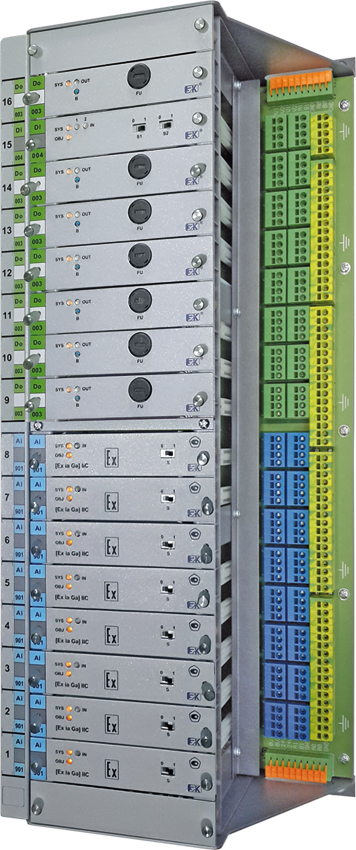

  Блок ввода/вывода БВВ серии МКСО

Объектовые сигналы модулей ввода/вывода через разъем кроссовой платы соединены с соответствующими объектовыми клеммами (пружинные клеммы с возможностью подключения объектовых одножильных проводов сечением до 2,5 мм²). Для четырех объектовых сигналов модуля ввода/вывода в клеммнике кроссовой платы выделено восемь клемм (два ряда по четыре клеммы, клеммы одного ряда закорочены в кроссовой плате с соответствующими клеммами второго ряда). Это позволяет легко устанавливать перемычки в клеммнике и, тем самым, объединять объектовые сигналы с общим потенциалом (например, общий провод в цепях управления задвижкой). Крайний ряд клеммника кроссовой платы соединен с "землей" и используется для подключения экранов объектовых кабелей.

В кроссовой плате БВВ также реализованы разводка двух каналов питания +24 В (U1 и U2) и двух каналов RS-485 (протокол EmiBus).

БВВ устанавливаются в шкафу УСО вертикально. Такое расположение БВВ существенно упрощает расключение объектовых кабелей на объектовые клеммники БВВ.

Так как в составе БВВ отсутствуют активные элементы, неисправность которых может привести к потере связи с модулями ввода/вывода всего блока, то резервирующие друг друга сигналы СА, сигналы резервирующих друг друга агрегатов вспомогательных систем, регуляторов, датчиков, сигналы от разных магистральных насосных агрегатов (подпорных насосных агрегатов), пожарных шлейфов одного защищаемого объекта могут быть подключены на модули ввода/вывода, установленные в одном блоке БВВ. Главное, чтобы вышеперечисленные сигналы были разведены на разные модули ввода/вывода.

В БВВ возможна установка модулей ввода/вывода как общепромышленного исполнения, так и модулей ввода/вывода с искробезопасными входными цепями.

В зависимости от количества и расположения искробезопасных платомест в кроссовой плате имеются четыре модификации БВВ:

Наименование БВВ Количество платомест для общепромышленных модулей ввода/вывода Количество платомест для искробезопасных модулей ввода/вывода
БВВ 16 0
БВВ-01 0 16
БВВ-02 8 (верхние платоместа) 8 (нижние платоместа)
БВВ-03 8 (нижние платоместа) 8 (верхние платоместа)

Блоки ввода/вывода БВВ    (1,70 Мб)

Блоки ввода/вывода искробезопасные БВВ-01, БВВ-02, БВВ-03    (1,07 Мб)


Общие технические характеристики модулей ввода/вывода

Все модули ввода/вывода, входящие в состав БВВ, имеют два ввода питания +19…27 В. Результирующее питание формируется внутри модуля с использованием схемы двойного диодного "ИЛИ". Модули имеют по два канала RS-485 (протокол - EmiBus, скорость - 1,8 Мбит/с), подключаемые к модулям BC-002. Напряжение гальванической изоляции между объектовой и системной частями модулей ввода/вывода, между соседними модулями ввода/вывода, между каналами ввода или вывода одного модуля - не менее 4 кВ.

Все модули ввода/вывода имеют встроенные устройства защиты от импульсных перенапряжений. В модулях общепромышленного применения защита реализована на базе супрессоров, для искробезопасных модулей - на базе супрессоров и газовых разрядников.

Отличительной особенностью модулей ввода/вывода МКСО является полностью законченный функционал входного или выходного тракта.

Модули ввода/вывода допускают "горячую" замену и функционируют в режиме "plug and play", т.е. при установке их в соответствующее место БВВ они автоматически распознаются модулем BC-002, и информация от модулей ввода/вывода начинает поступать в КЦ. Для защиты от некорректной установки модулей ввода/вывода в каркас БВВ используются специальные кодовые ключи, закрепленные на модулях, которые не позволяют произвести установку модуля, не соответствующего спецификации.



Модули ввода аналоговых сигналов

Модули вывода аналоговых сигналов

Модули ввода дискретных сигналов

Модули вывода дискретных сигналов

Модуль распределения питания
