Выставка "Атомная энергетика и электротехника-2006"
С 10 по 12 октября 2006 г. ЗАО "ЭМИКОН" совместно с ФГУП "Ангарский электролизный химический комбинат" (АЭХК) принимало участие во 2-ой Международной специализированной выставке «Атомная энергетика и электротехника. Энергетическое машиностроение - 2006» в Москве, в Центре Международной Торговли.
Организатором выставки выступила компания ООО "Инконэкс". Выставка проходила при поддержке Федерального агентства по атомной энергии РОСАТОМ, ФГУП "Концерн "Росэнергоатом", Федеральной службы по экологическому, технологическому и атомному надзору, Российского общества по неразрушающему контролю и технической диагностике (РОНКТД).
150 крупнейших предприятий и научных центров со всей России, стран СНГ, Германии, Франции, Швейцарии, Финляндии, США и других стран мира представили на выставке свои экспозиции. |
|
|
Закрытое акционерное общество "ЭМИКОН" принимало участие в выставке совместно с Федеральным государственным унитарным предприятием "Ангарский электролизный химический комбинат" (АЭХК), являющимся одним из крупнейших предприятий атомной отрасли с многолетним опытом работы в области производства и обогащения урана, применяемого для изготовления топлива для ядерных электростанций.

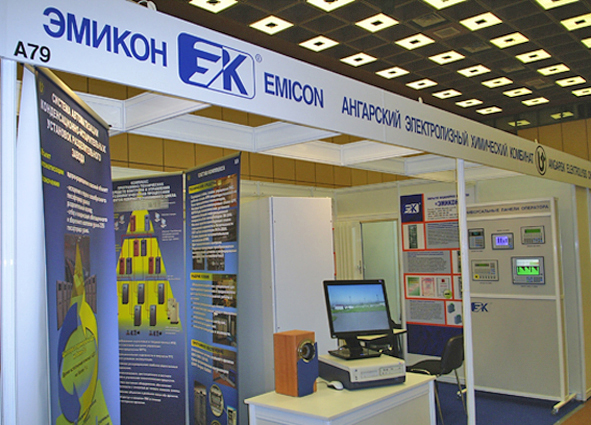

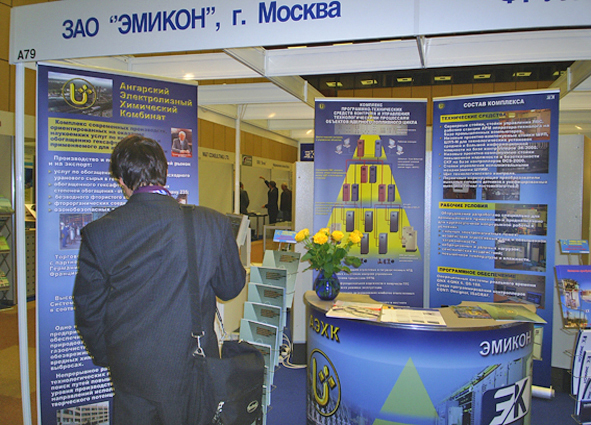

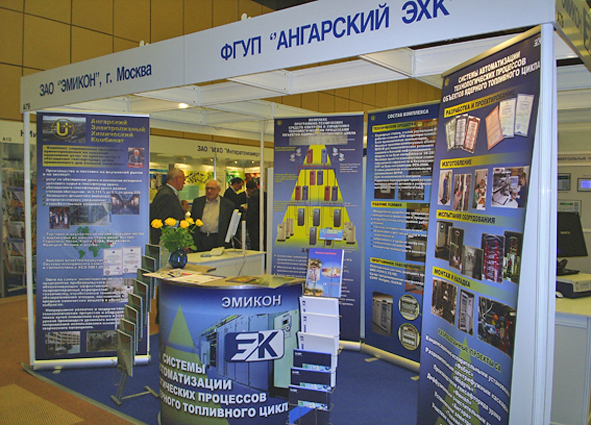

С помощью информации на мобильных стендах и плакатах можно было ознакомиться с основными направлениями деятельности, разработанными проектами и производимой продукцией ЗАО «ЭМИКОН» и ФГУП АЭХК.
В рамках совместной экспозиции в качестве экспонатов на выставке были представлены: шкаф управления процессом (ШУП-М), стойка контроля и управления (СКУ), шкаф управления исполнительными механизмами (ШУИМ), разработанные АЭХК на базе ПЛК ЭМИКОН (ЭК-2000 и DCS-2000) и изготовленные ЗАО "ЭМИКОН".
|
|
|
|
|

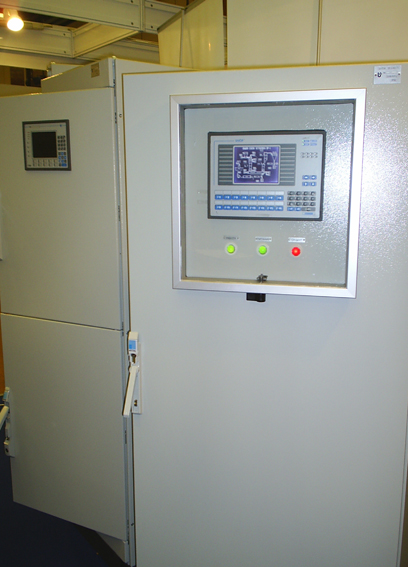

СКУ и ШУП-М |
|
ШУИМ и СКУ |
|
ШУП-М |
Шкаф управления процессом (ШУП-М) предназначен для использования в автоматизированных системах управления технологическими процессами в качестве свободно программируемого управляющего вычислительного комплекса. Может использоваться как для самостоятельного локального контроля и управления технологическими объектами, так и для работы в составе иерархических систем.
ШУП-М построен на базе промышленного контроллера ЭК-2000 (ЗАО «ЭМИКОН») и предназначен для контроля и управления технологическими объектами средней и большой информационной мощности.
ШУП-М разработан на базе РС-совместимого центрального процессорного устройства в формате РС/104. Программное обеспечение ШУП-М – ОС QNX 4/QNX Neutrino. Прикладное ПО контроллеров исполняется в среде ISaGRAF, предоставляющей разработчику возможность использования любого из пяти языков стандарта IEC1131-3.
Стойка контроля и управления (СКУ) предназначена для контроля и управления небольшими локальными технологическими объектами, требующими повышенной надежности и безотказности. Состоит из конструктивно разделенных логической и силовой частей. Логическая часть стойки выполнена на базе контроллеров DCS-2000 (ЗАО «ЭМИКОН»). Основные узлы стойки (процессор, источники питания, внутренние каналы последовательной связи) дублированы.
СКУ работает под управлением ОС OS-188. Программирование контроллеров осуществляется на специализированном языке высокого уровня CONT. Разработка и отладка прикладного ПО осуществляется в интегрированной среде CONT-Designer, работающей в ОС MS Windows. Системное ПО разработано фирмой ЗАО «ЭМИКОН» для семейств контроллеров ЭК-2000 и DCS-2000 и поставляется вместе с контроллерами.
ШУП-М и СКУ являются проектно-компонуемыми изделиями, комплектность которых определяется требованиями заказчика.
Шкаф управления исполнительными механизмами (ШУИМ) предназначен для управления, защиты и контроля состояния низковольтного электросилового оборудования номинальным напряжением до 690 В и мощностью до 200 кВт.
Оборудование разработано специально для промышленного применения и предназначено для круглосуточной непрерывной работы в условиях сильных электромагнитных помех, воздействия агрессивных сред и повышенной загрязненности, вибрационных и ударных нагрузок, сейсмических воздействий, повышенной температуры и влажности.
Данное оборудование входит в состав автоматизированной системы контроля и управления разделительного завода АЭХК, системы автоматизации неперестраиваемым разделительным каскадом и диффузионным оборудованием АЭХК и другие системы автоматизации.
В настоящее время на ФГУП «Ангарский электролизный химический комбинат» внедрены следующие системы автоматизации, выполненные на базе контроллеров ЗАО «ЭМИКОН»:
- кондансационно-испарительными установками "Фобос",
- разделительным центрифужным каскадом «Модуль»,
- производством гексафторида урана «Финал»,
- диффузионным очистительным каскадом «Ангара»,
- установками электроснабжения «Телемеханика»,
- участком подготовки контейнеров «Старт»,
- производством фтора «Электролиз»,
- азотно-компрессорной станцией «Азот».
Многочисленные успешные внедрения СА, осуществленные за последние годы, подтверждают высокую надежность в процессе эксплуатации оборудования и системного программного обеспечения производства ЗАО «ЭМИКОН».
Всего за три дня работы выставки наш стенд посетили около 100 представителей различных предприятий. Все желающие смогли получить подробные консультации по интересующим вопросам, а также комплекты информационных материалов от ЗАО «ЭМИКОН» и ФГУП АЭХК. Наряду с интересом, проявленным к демонстрируемым системам автоматизации АЭХК, многих посетителей привлекли панели оператора UniOP, представленные на стенде.
|
