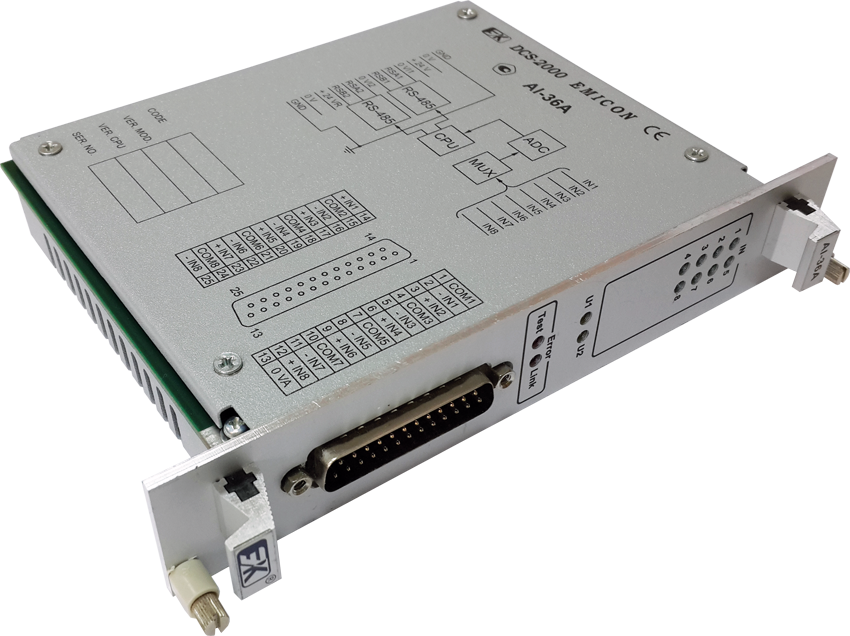

Модуль предназначен для работы в составе распределенных систем управления, имеет восемь дифференциальных каналов для подключения к нему по трехпроводной схеме термометров сопротивления типа ТСМ-50, ТСП-50 или ТСМ-100, ТСП-100 и преобразования полученного входного напряжения в 12-ти разрядный цифровой код. После преобразования и усреднения величин нескольких цифровых отсчётов, полученное значение передается по локальной сети, образованной интерфейсом RS-485 (протокол Modbus).
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 8 | |
| Диапазон измеряемого сопротивления, Ом | 40…90 или 80…180 | в зависимости от модификации |
| Время коммутации канала, мкс, не более | 100 | |
| Время преобразования, мкс, не более | 10 | |
| Разрядность аналого-цифрового преобразования, бит | 12 | |
| Основная приведенная к диапазону измерений погрешность преобразования, %, не более | ±0,1; ±0,2 | в зависимости от модификации |
| Дополнительная температурная погрешность, %/ ºС | ±0,01 | |
| Интерфейс | RS-485 | |
| Количество каналов интерфейса | 2 | |
| Протокол обмена | Modbus RTU | |
| Гальваническая развязка между изолированными частями модуля, В, не менее | 1000 |
В зависимости от величины измеряемого сопротивления и от значения основной приведенной к диапазону измерений погрешности преобразования модуль выпускается в четырех модификациях:
Обозначение модуля
Диапазон измеряемого сопротивления, Ом
Основная погрешность преобразования, %
| Обозначение модуля | Диапазон измеряемого сопротивления, Ом | Основная погрешность преобразования, % |
| AI-36A | 40…90 | ±0,2 |
| AI-36A-01 | 80…180 | |
| AI-36A-02 | 40…90 | ±0,1 |
| AI-36A-03 | 80…180 |
