Программно-технический комплекс для систем автоматического пожаротушения (ПТК САП)

Программно-технический комплекс для систем автоматического пожаротушения ПТК САП выполнен на базе универсальных программируемых промышленных контроллеров серии DCS-2000 (далее - контроллер системы автоматического пожаротушения КСАП) и предназначен для сбора и обработки информации от пассивных и активных пожарных извещателей, ручных пожарных извещателей. ПТК САП осуществляет передачу на периферийное устройство централизованного наблюдения информации о состоянии на контролируемых объектах, сигнализацию о пожаре с указанием места возникновения тревоги, взаимодействие с устройствами управления и индикации, выдачу в соответствии с заданным алгоритмом управляющих команд на исполнительные устройства систем пожаротушения и оповещения, а также, при необходимости, систем дымоудаления, орошения и т.п. Периферийное устройство - это рабочая станция на базе панелей оператора серии UniOP фирмы Exor International, Inc. или IBM PC – совместимых компьютеров. С периферийного устройства ПТК САП через код доступа можно осуществлять ручное управление устройствами пожаротушения, блокировку шлейфов (в случае проведения работ, связанных с проверкой работоспособности пожарных извещателей в каком-либо из шлейфов) и другие функции. Область применения – системы автоматической пожарной сигнализации и противопожарной защиты объектов различного назначения, включая объекты с наличием взрывоопасных зон. ПТК САП предназначен для установки вне жилых зданий и без подключения к сетям жилых зданий. Аппаратура ПТК САП устанавливается вне взрывоопасных зон.

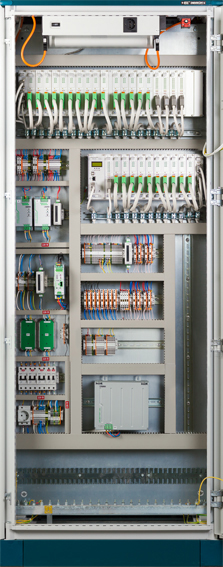

ПТК САП состоит из центрального контроллера КСАП и, при необходимости, дополнительных контроллеров системы автоматического пожаротушения на базе модулей серии DCS-2000, объединенных в единую сеть.

Изменение конфигурации ПТК САП позволяет устанавливать его информационную емкость (количество контролируемых шлейфов пожарной сигнализации) в зависимости от количества установленных в КСАП модулей связи с объектом (МСО) и количества контроллеров. Алгоритм работы ПТК САП и его функциональные характеристики определяются прикладным программным обеспечением. Программное обеспечение разрабатывается на основе функциональных требований к приборам приемно-контрольным и управления пожарным (по НПБ 77-98) и аппаратуре установок пожаротушения (по НПБ 88-2001).

Центральный контроллер содержит главный процессорный модуль, в котором реализован алгоритм работы системы автоматического пожаротушения и который осуществляет управление, как самим центральным контроллером, так и контроллерами ввода/вывода КСАП.

КСАП имеют модульную конструкцию и комплектуются проектным путем по согласованию с заказчиком из компоновочных изделий и модулей, состав которых приведен в таблице 1.

Таблица 1.

Модули CPU-11А, CI-01A и CI-02A(B) могут быть объединены в блок подключения интерфейсов (БПИ).

Блок информационный (БИ) предназначен для ввода аналоговых и дискретных сигналов. В его состав в зависимости от модификации могут входить следующие модули серии DCS-2000: AI-11, AI-12, AI-13, DI-11, IR-04A, IR-04В.

Блок информационно-управляющий (БИУ) предназначен для ввода-вывода дискретных сигналов. В его состав могут входить следующие модули серии DCS-2000: DIО-11, IR-04A, IR-04В, ОR-04A.

Соединение модулей между собой, с другими блоками или внешними объектами в БПИ, БИ и БИУ осуществляется через клеммные соединители типа "ENTRELEK".

В блок информационный и блок информационно-управляющий могут входить любые другие модули, разработанные ЗАО "ЭМИКОН", если в ТУ на них есть соответствующие ссылки.

КСАП является восстанавливаемым, ремонтопригодным изделием, предназначенным для круглосуточной непрерывной эксплуатации, как в составе системы, так и самостоятельно.

Электропитание КСАП осуществляется от однофазной сети переменного тока частотой 50 Гц с номинальным напряжением 220 В.

Блок аккумуляторов SB-01 обеспечивает электропитание блока системного и панели оператора КСАП при пропадании или снижении сверх допустимого напряжения сети.

По устойчивости к климатическим воздействиям КСАП соответствует группе В4 по ГОСТ 12997 для варианта исполнения IP-20 (но для температур от 0 до 50° С), по устойчивости к механическим воздействиям - соответствует группе V2 по ГОСТ 12997.

Периферийное устройство является инструментом отображения информации о состоянии объекта пожаротушения. Как правило, это панель оператора серии UniOP фирмы Exor International, Inc. с возможностью ввода данных с клавиатуры. Допускается в качестве периферийного устройства использовать автоматизированное рабочее место (АРМ) на базе IBM PC – совместимых компьютеров.

Основные параметры и характеристики

ПТК САП обеспечивает управление следующими установками пожаротушения:

• водяного;
• пенного;
• подслойного;
• газового;
• порошкового;
• аэрозольного.

Информационная емкость одного КСАП как приемно-контрольного прибора (количество контролируемых шлейфов пожарной сигнализации ШПС) в зависимости от количества используемых в контроллере модулей связи с объектами (блоков информационных) составляет от нескольких до ~100 ШПС.

Информационная емкость ПТК САП, объединяющего несколько КСАП, может достигать нескольких сотен ШПС.

Информативность ПТК САП (количество видов извещений), определяемая его конфигурацией и программным обеспечением, - более 5 видов извещений.

Информационная емкость ПТК САП как объекта управления пожарного (количество защищаемых зон), определяемая его конфигурацией, - более 20 зон.

Разветвленность ПТК САП (количество коммутируемых цепей, приходящихся на одну защищаемую зону), определяемая его конфигурацией, - более 6.

КСАП сохраняют работоспособность при сопротивлении ШПС не более 1 кОм и при сопротивлении утечки между проводами ШПС и между каждым проводом и землей не более 50 кОм.

ПТК САП выполняет следующие функции:

• прием электрических сигналов от ручных пожарных извещателей, пассивных и активных пожарных извещателей (ПИ);
• формирование извещения "Внимание" при срабатывании одного ПИ, установленного в одном защищаемом помещении со звуковой индикацией и световой индикацией номера шлейфа, в котором произошло срабатывание ПИ, и включением звуковой сигнализации;

  Примечание:
  1. Под световой и звуковой индикацией понимается соответствующая индикация на панели оператора и зуммер КСАП.
  2. Звуковая и световая сигнализация осуществляется внешними звуковыми и световыми пожарными оповещателями. Звуковые оповещения при формировании КСАП извещений "Внимание", "Пожар", "Неисправность" должны отличаться между собой.

• формирование извещения "Пожар" при срабатывании одного ручного пожарного извещателя (ИПР) или двух ПИ, установленных на одном защищаемом направлении, сопровождаемое звуковой индикацией и световой индикацией направления, в котором произошло срабатывание ИПР, ПИ, а также включением звуковой и световой сигнализации;
• контроль исправности ШПС по всей их длине, формирование извещения "Неисправность" со звуковой индикацией и световой индикацией номера шлейфа, в котором произошла неисправность;
• ручное выключение звуковой индикации и сигнализации о принятом извещении с сохранением световой индикации и сигнализации, и последующее включение звуковой индикации и сигнализации при появлении нового извещения;
• преимущественную регистрацию и передачу во внешние цепи извещения о пожаре по отношению к другим сигналам, формируемым ПТК САП;
• автоматическое переключение электропитания с основного источника на резервный и обратно с включением звуковой и световой индикации без выдачи ложных сигналов во внешние цепи;
• защиту органов управления от несанкционированного доступа посторонних лиц;
• автоматический пуск средств пожаротушения;
• дистанционный пуск средств пожаротушения;
• автоматический контроль срабатывания средств пожаротушения;
• контроль исправности цепей управления запуском установок пожаротушения и формирование извещения "Неисправность" со звуковой индикацией и световой индикацией с указанием линии, в которой произошла неисправность;
• автоматический контроль соединительных линий световых и звуковых оповещателей на обрыв и короткое замыкание (по НПБ 88-2001);
• звуковую и световую индикацию о пуске средств пожаротушения с указанием направлений, по которым подаётся огнетушащее вещество, а также звуковую сигнализацию;
• отключение и восстановление режима автоматического пуска средств пожаротушения и световую индикацию об отключении режима автоматического пуска;
• световую индикацию о наличии напряжения на рабочем и резервном вводах электроснабжения;
• переключение с основного ввода электроснабжения на резервный при исчезновении напряжения на основном вводе и обратно при восстановлении напряжения на основном вводе без формирования ложных сигналов;
• возможность программирования тактики формирования извещения о пожаре и управления средствами оповещения и устройствами пожаротушения;
• обеспечение заданной задержки пуска огнетушащего вещества после подачи сигнала об эвакуации (не менее 30 секунд).

ПТК САП обеспечивает:

• обмен информацией со скоростью до 9600 бит/с на расстояние до 15 м по интерфейсу стык С2 (RS-232С) и со скоростью до 115,2 Кбод на расстояние до 1500 м по интерфейсу RS-485 в соответствии с ГОСТ 18145 и ГОСТ 23675;
• установку, отсчет и просмотр астрономического времени;
• сохранение данных в энергонезависимом ОЗУ и отсчет астрономического времени в таймере/календаре при выключении электропитания;
• режим самотестирования КСАП ПТК.

Время готовности ПТК САП к работе от момента включения электропитания до включения индикации на панели оператора должна быть не более 10 с.

Периферийное устройство обеспечивает ввод и модификацию данных с клавиатуры и отображение этих данных и других технологических параметров на дисплее.

Примечание:
По требованию заказчика ПТК САП может выполнять только функции приёмно-контрольного прибора с выдачей информации на прибор управления, либо только прибора управления с получением информации от прибора приёмно-контрольного.

ПТК САП, работающий с установками водяного и пенного пожаротушения, помимо вышеперечисленных функций, обеспечивает:

• автоматический пуск рабочих насосов (пожарных и насосов-дозаторов);
• автоматический пуск резервных насосов (пожарного и насоса-дозатора) в случае отказа пуска или невыхода рабочего насоса на режим в течение установленного времени;
• автоматическое включение электропривода запорной арматуры;
• автоматический пуск и отключение дренажного насоса;
• местное управление устройствами компенсации утечки огнетушащего вещества и сжатого воздуха из трубопроводов и гидропневматичских емкостей;
• ручное отключение автоматического пуска насосов с сохранением возможности ручного пуска;
• автоматический контроль исправностей электрических цепей электровентилей, приборов, регистрирующих срабатывание узлов управления и формирующих командный импульс на автоматическое включение пожарных насосов, насосов-дозаторов;
• автоматический контроль электрических цепей запорных устройств на обрыв (по НПБ 88-2001);
• автоматический контроль аварийного уровня в резервуаре, в дренажном приямке, в емкости с пенообразователем при раздельном хранении;
• выдачу световых сигналов:
  - об отключении автоматического пуска пожарных насосов, насосов-дозаторов, дренажного насоса;
  - о неисправности электрических цепей управления электровентилями (с расшифровкой по направлениям по вызову);
  - о заклинивании электрозадвижек (по вызову с расшифровкой по направлениям);
  - о положении электрозадвижек (открыты);
• выдачу световых и звуковых сигналов:
  - о пуске насосов;
  - о неисправности установки, исчезновении напряжения на вводах электроснабжения, падении давления гидропневматической емкости, заклинивании электрозадвижек, неисправности цепей электроуправления запорными устройствами (общий сигнал);
  - об аварийном уровне воды, пенораствора, пенообразователя в резервуаре, емкости, дренажном приямке (общий сигнал).

ПТК САП, работающий с установкой газового пожаротушения, помимо основных функций, обеспечивает:

• контроль исправности электрических цепей управления пиропатронами (контроль обрыва);
• контроль давления в пусковых баллонах и побудительном трубопроводе.

ПТК САП, работающий с установкой порошкового пожаротушения, помимо основных функций, обеспечивает контроль исправности электрических цепей управления клапанами (контроль обрыва и короткого замыкания).

ПТК САП, работающий с установкой аэрозольного пожаротушения, помимо основных функций, обеспечивает:

• контроль исправности электрических цепей управления пиропатронами (контроль обрыва);
• интервал между окончанием одной группы аэрозольных генераторов до момента включения другой группы аэрозольных генераторов, установленных в одном помещении, не менее 2 секунд.

Питание контроллеров КСАП осуществляется от однофазной сети переменного тока частотой (50±1) Гц с напряжением (220±44) В.

Контроллеры КСАП сохраняют работоспособность при прерываниях в сети переменного тока длительностью до 2-х часов при условии независимого питания исполнительных устройств пользователя.

Мощность, потребляемая контроллерами КСАП по отдельности, не превышает 150 ВА без учета потребления устройствами пользователя.

• Сертификат соответствия Программно-технического комплекса для систем автоматического пожаротушения ПТК САП, ТУ 4371-002-11361066-2008 (АЛГВ.420539.001ТУ) техническому регламенту о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 № 123-ФЗ)

• Лицензия на производство работ по монтажу, ремонту и обслуживанию средств обеспечения пожарной безопасности зданий и сооружений
