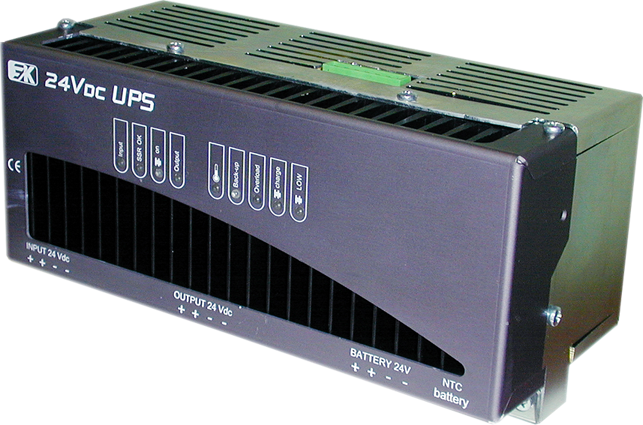

Блок бесперебойного питания 24 Vdc UPS предназначен для работы в составе контроллеров технологического оборудования и служит для бесперебойного обеспечения питания потребителей, использующих нестабилизированное напряжение питания 24 В.
К блоку питания 24 Vdc UPS могут быть подключены сдвоенные блоки аккумуляторов SB-01 суммарной емкостью 15 А/ч или одиночный блок аккумуляторов SB-02 емкостью 26 А/ч.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Номинальное входное напряжение, В | 24 ± 10% |
|
| Максимальный ток заряда аккумуляторов, А | 4 |
|
| Диапазон выходного напряжения, В, min / max | 20,5 / Uвх-0,7В |
|
| Максимальный выходной ток, А | 15 |
|
| Температура окружающего воздуха,° С | -20…+50 | В версии с дополнительными климатическими требованиями допустимая температура окружающего воздуха составляет -40…+60° С |
| Напряжение изоляции, В, не менее | 2500 |
|
| Емкость аккумуляторной батареи, А/час | 14-27 |
Применяются аккумуляторы фирмы FIAMM серий FG и FGH или аналогичные Напряжение отключения аккумулятора – 20,5 В |
| Габаритные размеры, мм | 253x110x119 |
|
| Масса без аккумуляторов, кг, не более | 3,5 |
|
