Многофункциональные контроллеры связи с объектом (МКСО) предназначены для работы в качестве устройств связи с объектом (УСО) в распределённых или локальных системах автоматизации (СА), включая объекты с наличием взрывоопасных зон классов 0, 1 и 2 по ГОСТ IEC 60079-14-2013.
Отличительные особенности контроллеров МКСО:
- Модули ввода/вывода построены по принципу ALL IN ONE;
- Обеспечивают обработку всех необходимых типов входных сигналов СА (включая искробезопасные) и формирование всех необходимых типов выходных сигналов СА;
- Полевые кабели, минуя промежуточные клеммники и какие‑либо другие устройства, подключаются непосредственно к клеммам кроссовой платы;
- Дублированное питание 24В;
- Дублированный интерфейс RS-485 (протокол — EmiBus, скорость — 1,8 Мбит/с);
- Все модули ввода/вывода имеют напряжение гальванической изоляции между системной и объектовой частью не менее 4 кВ или встроенное устройство защиты от импульсных перенапряжений.
МКСО работает под управлением центрального процессорного устройства системы автоматики (ЦПУ СА), в котором осуществляется алгоритмическая обработка входной информации и формирование выходной информации.
МКСО используется для:
- сбора данных от датчиков и первичных преобразователей СА, включая фильтрацию, линеаризацию и другую необходимую обработку входных сигналов;
- формирования массивов данных аналоговых, дискретных и цифровых входных сигналов с последующей передачей этих массивов в ЦПУ СА по информационной сети;
- приёма управляющей информации от ЦПУ СА и формирования выходных аналоговых, дискретных и цифровых сигналов на исполнительные устройства СА.
Контроллер МКСО представляет собой проектно-компонуемое изделие и имеет блочно-модульную конструкцию.
Каждый блок содержит каркас с кроссовой платой (вместе – крейт) и модули (ввода/вывода, сетевые, коммуникационные). Типы крейтов и модулей, а также их количество определяются проектом.

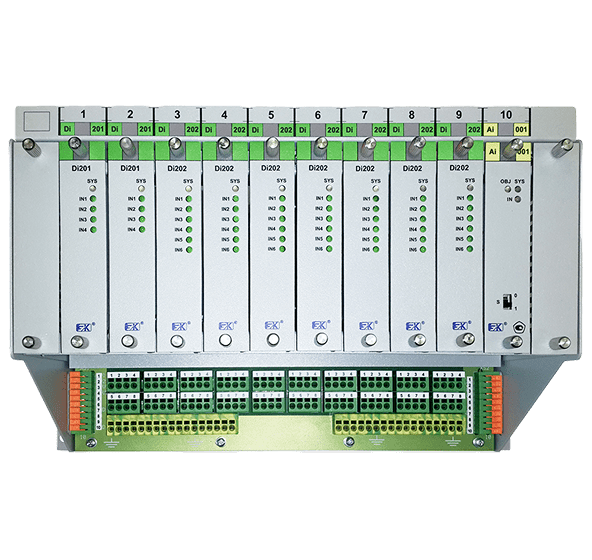

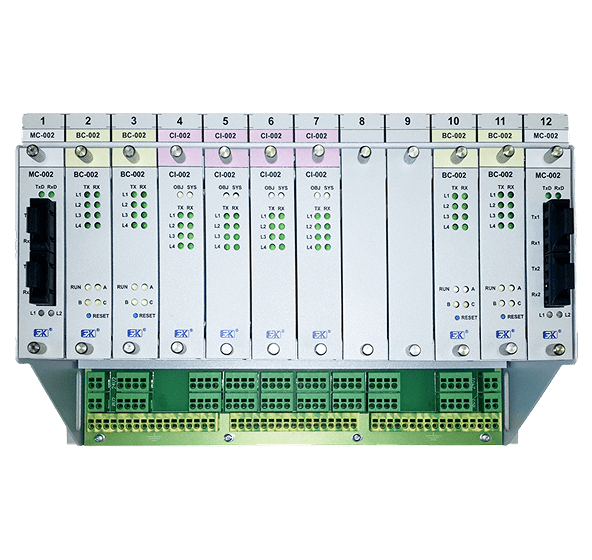

В состав МКСО входят следующие блоки:
Свидетельство об утверждении типа средств измерений на модули ввода-вывода измерительные серии МКСО
Сертификат соответствия Многофункционального контроллера связи с объектом серии МКСО, Комплекса программно-технического автоматизации технологических процессов на базе программируемых промышленных контроллеров требованиям промышленной безопасности
Сертификат соответствия Блоков ввода-вывода искробезопасных БВВ-01, БВВ-02, БВВ-03 с Ex-маркировкой требованиям ТР ТС 012/2011"О безопасности оборудования для работы во взрывоопасных средах"
Декларация о соответствии Многофункционального контроллера связи с объектом серии МКСО требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
