Блок внутришкафного контроля (БВК) предназначен для контроля внутренних сигналов шкафа УСО:

входных напряжений 220 В переменного тока;
напряжений формируемых блоков питания +24 В постоянного тока;
состояния аккумуляторов;
состояния UPS;
температуры внутри шкафа;
открывания дверей и др.

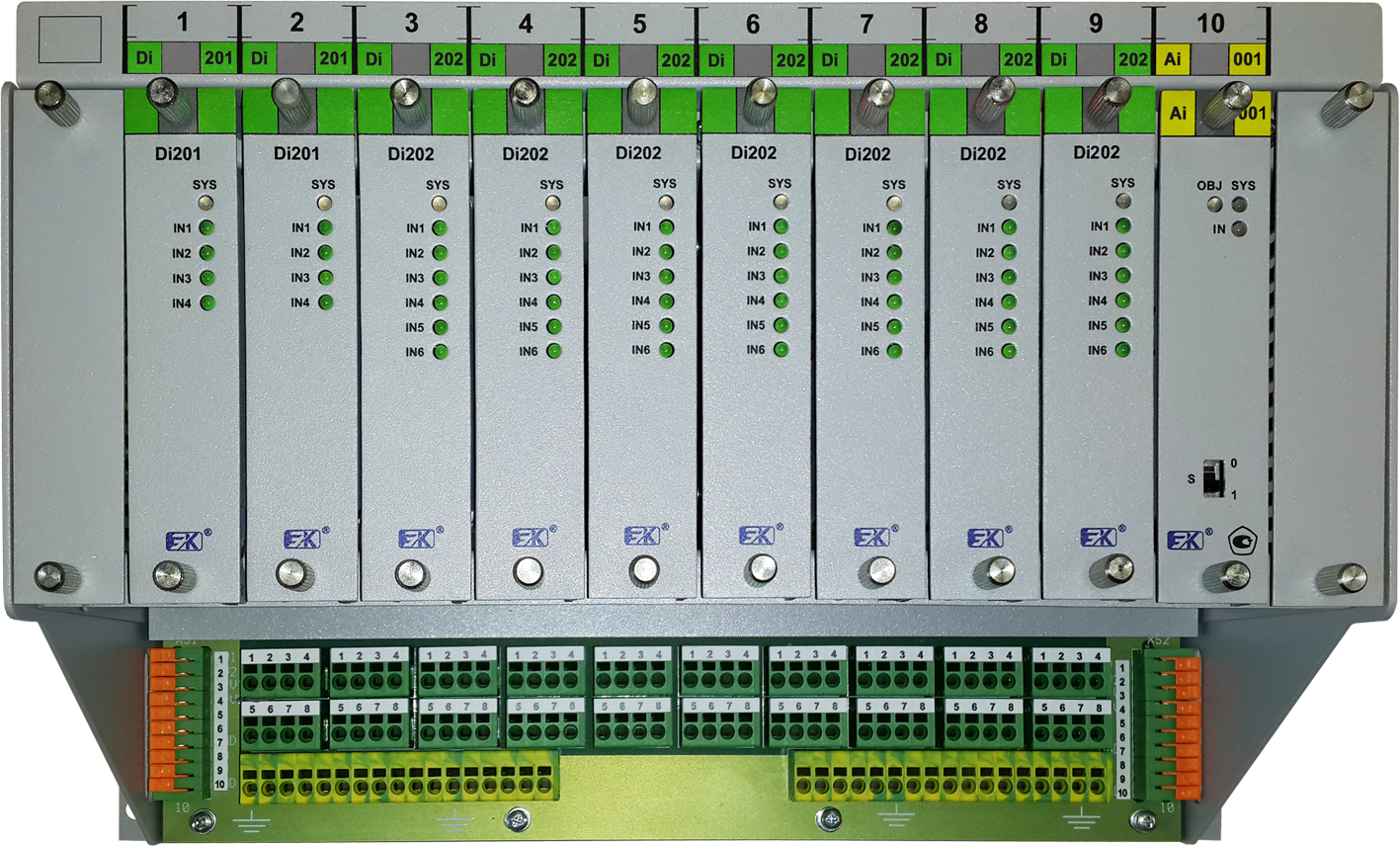

Блок внутришкафного контроля (БВК) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе - крейт), в который устанавливаются модули ввода дискретных сигналов.

Каркас БВК состоит из набора конструктивных элементов, обеспечивающих надёжное крепление кроссовой платы и модулей. Каркас содержит также две маркировочные планки. Рядом с объектными клеммами расположена планка с обозначениями клемм. Вторая планка расположена в непосредственной близости от модулей, с указанными на ней номерами платоместа и типа модуля, что существенно облегчает и упрощает монтаж, наладку и обслуживание блока.

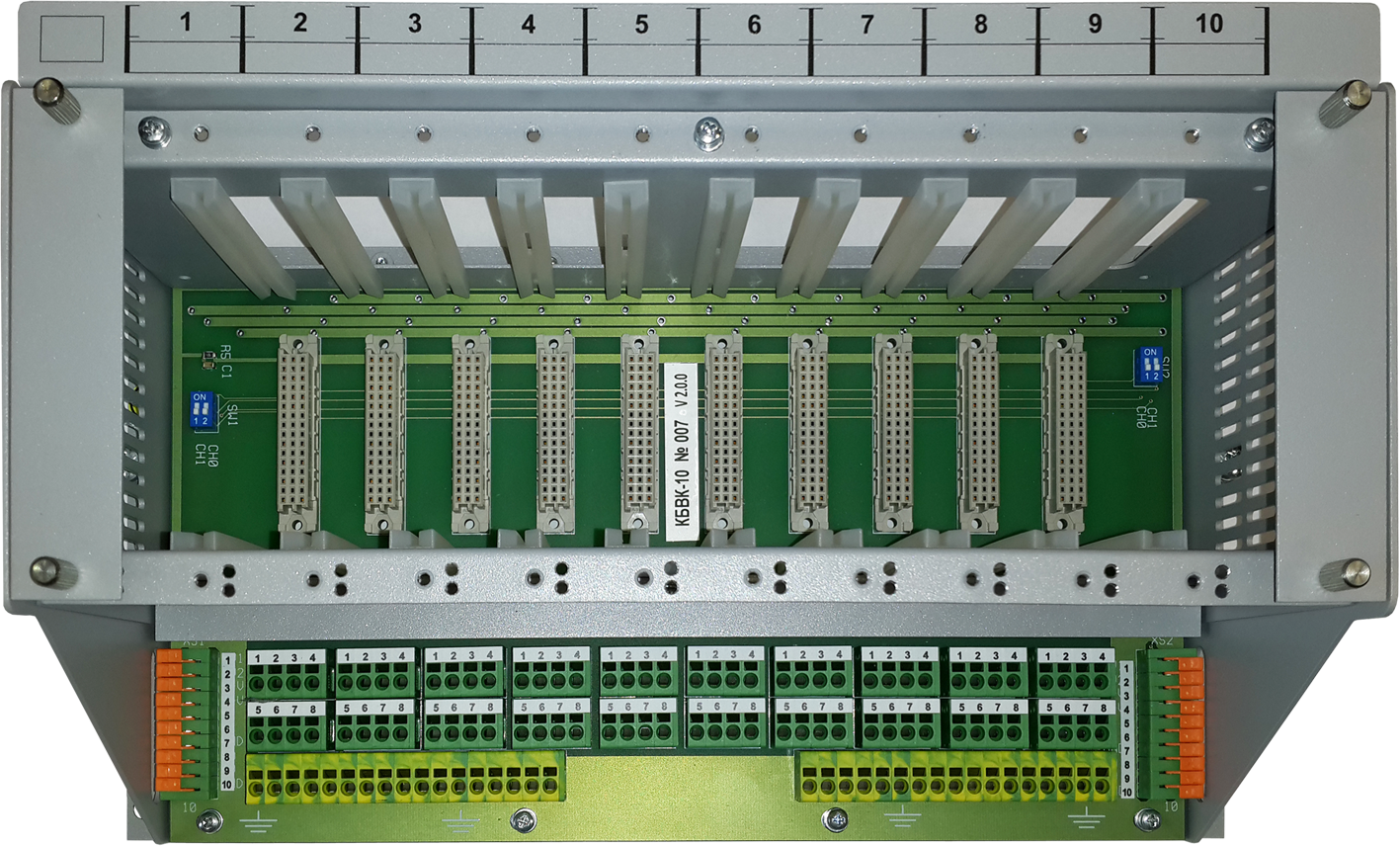

Крейт БВК представляет собой каркас с направляющими для установки модулей, содержащий кроссовую плату.

В зависимости от количества платомест в крейте, БВК имеет три модификации: БВК-10, БВК-12, БВК-14.

Наименование параметра

Значение параметра

Наименование параметра	Значение параметра
Интерфейс связи между внешними информационными и управляющими системами и блоком	RS-485
Протоколы информационного обмена по системным каналам	EmiBus/ModBus RTU
Скорость передачи данных, бит/с	921600, 1843200
Количество интерфейсных каналов	2
Напряжение гальванической изоляции между входными каналами и заземлением, В, не менее	500
Напряжение гальванической изоляции между системной частью блока и заземлением, В, не менее	500
Напряжение гальванической изоляции между входными каналами и системной частью блока, В, не менее	1000
Напряжение питания постоянного тока (2 канала), В	от 19 до 27
Габаритные размеры блока, мм:
- БВК-10	317×184×131
- БВК-12	365×184×131
- БВК-14	420×184×131
Масса крейта, кг, не более:
- КБВК-10	1,5
- КБВК-12	1,6
- КБВК-14	1,7
Габаритные размеры модуля, мм	140×105×23 (металл) 134×110×23,5 (пластик)
Масса модуля, кг, не более	0,2
