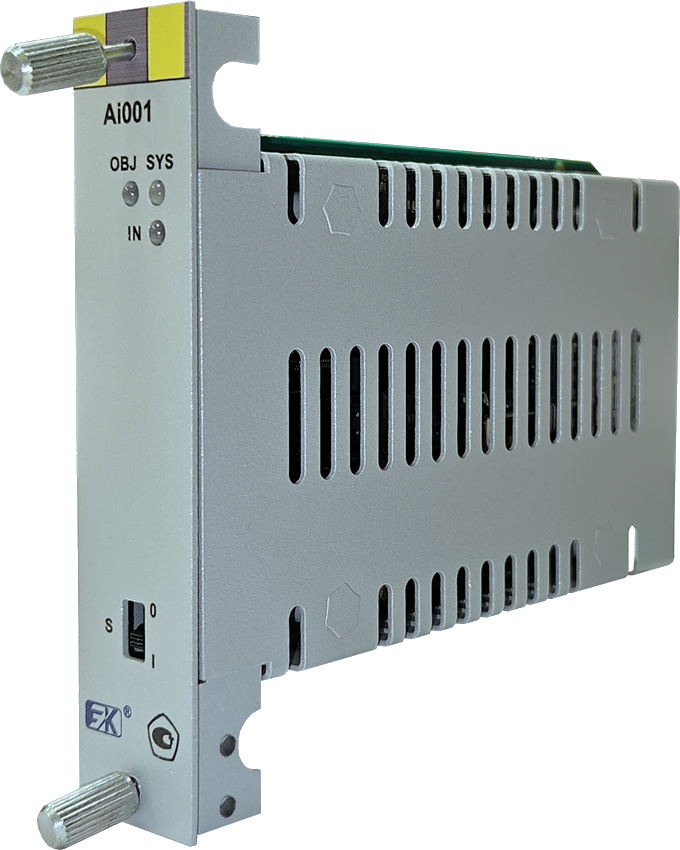

Модуль ввода аналоговых сигналов Ai001-01

Модуль предназначен для работы в составе блоков внутришкафного контроля (БВК) контроллера МКСО.

Модуль используется для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока и преобразования их в 14-разрядный двоичный код.

Модуль имеет один дифференциальный канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный источник питания датчика.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов ввода	1
Диапазон измеряемого тока, мА	от 0 до 24
Постоянная времени аппаратного фильтра, мс	5
Время преобразования, мс	0,02
Разрядность аналого-цифрового преобразования, бит	14
Основная погрешность преобразования, %, не более	±0,05
Дополнительная температурная погрешность, %/10 ºС, не более	±0,025
Источник питания датчика с возможностью его отключения	встроенный, c предохранителем в цепи питания
Уровень ограничения выходного тока встроенного источника питания датчика, мА, не более	40
Напряжение питания датчика при Iн = 20 мА, В, не менее	22
Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала	RS-485
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	921600, 1843200
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND	4000 500 4000
Напряжение питания постоянного тока (2 источника), В	от 19 до 27
Потребляемая мощность при напряжении питания 24 В, Вт, не более: - при питании датчика от внешнего источника питания - при питании датчика от встроенного источника питания	0,84 1,8
