Программно-технический комплекс для систем автоматического пожаротушения (ПТК САП)

Программно-технический комплекс для систем автоматического пожаротушения (ПТК САП) предназначен для создания систем автоматической пожарной сигнализации и противопожарной защиты объектов различного назначения, включая объекты с наличием взрывоопасных зон, в т.ч. добычи, транспорта, хранения и переработки нефти и нефтепродуктов.

ПТК САП обеспечивает управление установками водяного, пенного, подслойного, газового, порошкового и аэрозольного пожаротушения. Аппаратура ПТК САП устанавливается вне взрывоопасных зон.

ПТК САП является проектно-компонуемым комплексом с переменным составом функциональных устройств, модулей и блоков, возникающим как законченное изделие на объекте эксплуатации в соответствии с проектом, техническим требованием или другим документом, оговоренном в договоре на поставку.

ПТК САП выполняет следующие функции:

• сбор и обработку информации от пассивных и активных пожарных извещателей, ручных пожарных извещателей, датчиков и КИП ПТК САП;
• сигнализации о пожаре с указанием места возникновения тревоги;
• сигнализации неисправности оборудования ПТК САП при обнаружении (с указанием неисправного оборудования);
• взаимодействие с устройствами управления и индикации;

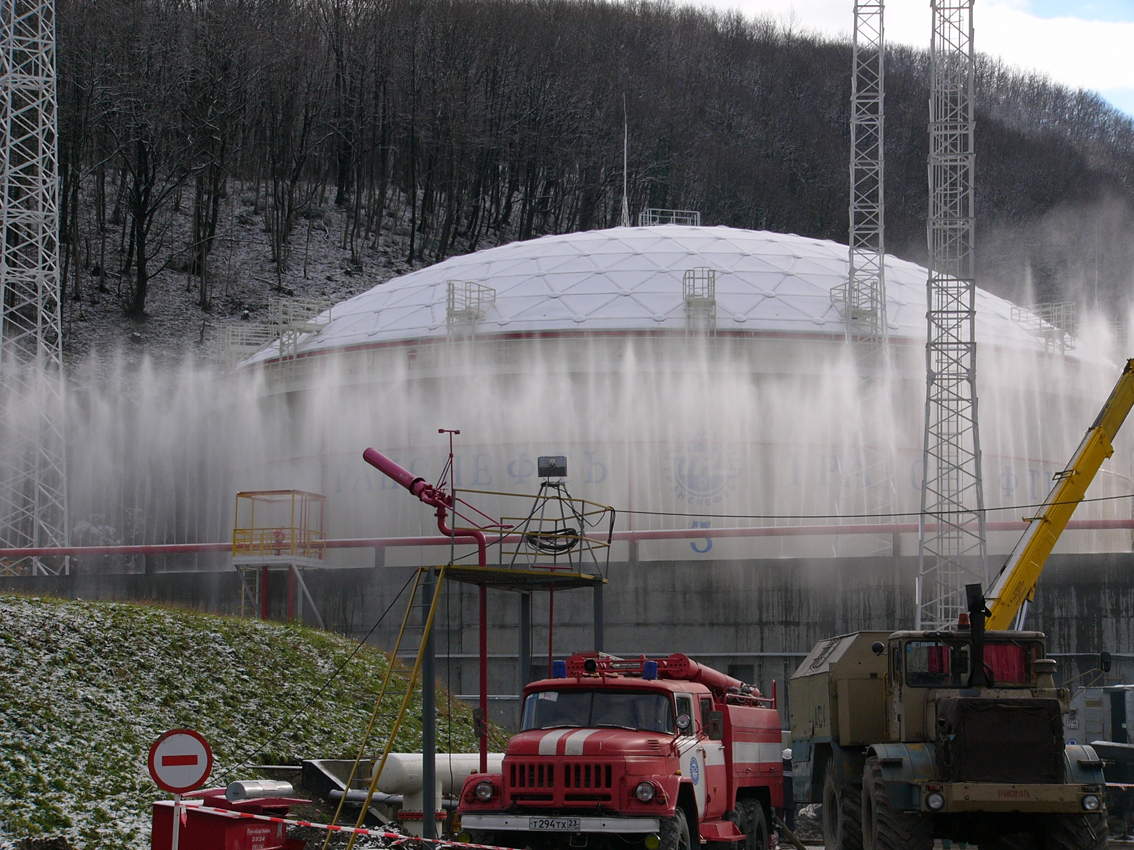

• местное, дистанционное и автоматическое управление в соответствии с заданным алгоритмом исполнительными механизмами пожаротушения, водяного охлаждения резервуаров, дымоудаления и др.;
• выдачу, при необходимости, команд на включение системы оповещения и управления эвакуацией (СОУЭ);
• изменения по командам оператора режима работы ПТК САП;
• связь с системой автоматизации (АСУ ТП) и другими локальными системами пожаротушения;
• регистрации, архивирования и отображения информации о работе САП;
• сохранение данных в энергонезависимом ОЗУ и отсчет астрономического времени в таймере/календаре при выключении электропитания.

ПТК САП имеет трехуровневую структуру, состоящую из оборудования нижнего, среднего и верхнего уровней.

Нижний уровень - пожарные извещатели и оповещатели, адресные пусковые устройства, КИП, в т.ч. средства измерений (СИ), размещенные на технологическом объекте (оборудовании), на приборных щитах или в приборных шкафах.

Средний уровень ПТК САП включает в себя программируемые логические контроллеры (ПЛК КЦ и УСО), объединенные в сеть, а также модули ввода/вывода, коммутаторы, дисплейные панели (панели индикации и управления), преобразователи сигналов, входные и выходные реле, барьеры искрозащиты, блоки питания и другое обеспечивающее оборудование, располагаемое в шкафу КЦ и шкафах УСО. В контроллерах КЦ и УСО используются модули серий DCS-2000 и МКСО разработки и производства АО "ЭМИКОН".

Связь ПТК САП с АСУ ТП и другими смежными системами организована по дублированной шине (интерфейс RS-485, протокол MODBUS RTU) с использованием контроллера связи (КС).

Верхний уровень - АРМ оператора ПТК САП (основной и резервный), АРМ оператора ПТК САП без функций управления, АРМ инженера (переносной), а также оборудование сети передачи данных верхнего уровня.

Преимущества ПТК САП:

• "горячее" резервирование контроллеров КЦ и УСО;
• дублирование каналов связи верхнего уровня, каналов связи УСО, интерфейсных модулей;
• резервирование электропитания оборудования ПТК САП.
