Программно-технический комплекс автоматизации технологических процессов (ПТК А)

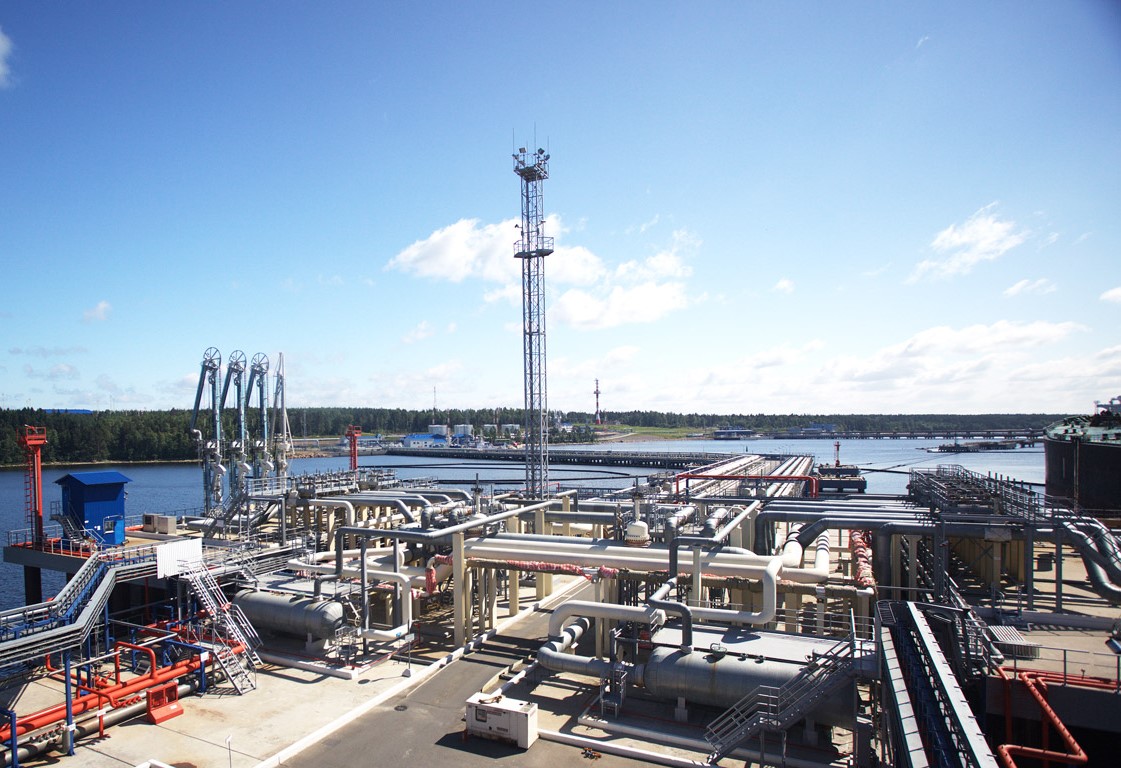

Программно-технический комплекс автоматизации технологических процессов (ПТК А) предназначен для построения микропроцессорных систем автоматизации технологических процессов (МПСА) и технологических объектов (ТО) управления на производствах, связанных с обращением или хранением взрывоопасных веществ и смесей, в т.ч. на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов.

ПТК А конкретного объекта является агрегатной, проектно-компонуемой системой, возникающей как законченное изделие непосредственно на объекте эксплуатации.

В общем случае функциями ПТК А являются:

• автоматический контроль всех необходимых технологических параметров, параметров состояния оборудования и окружающей среды ТО;
• автоматическая защита ТО по аварийным и предельным значениям контролируемых параметров и при отказах систем обеспечения;
• программное управление и поддержание заданного режима работы ТО и нормативных условий эксплуатации оборудования;
• программное управление и защита основного технологического оборудования;
• автоматическое управление вспомогательными системами и сооружениями ТО;
• программное управление подготовкой и переключением оборудования по командам из удаленных пунктов диспетчерского контроля и управления (ПДКУ);
• обнаружение отказов оборудования при его работе и при переключениях по результатам контроля выполнения команд;
• отображение и регистрация в операторной ТО основных контролируемых технологических параметров и параметров, характеризующих состояние оборудования в процессе его работы и в условиях проведения ремонтных и пусконаладочных работ;
• подготовка и передача результатов обработки информации на ПДКУ;
• документирование информации (архивация событий и действий оператора).

ПТК А обеспечивает построение МПСА иерархической трехуровневой структуры, состоящей из оборудования нижнего, среднего и верхнего уровней.

Нижний уровень - КИП, устанавливаемые непосредственно на технологическом оборудовании, на приборных щитах или в приборных шкафах, кнопочные посты, световые и звуковые оповещатели, блоки ручного управления (БРУ), а также исполнительные устройства, поставляемые с технологическим оборудованием.

Средний уровень включает в себя программируемые логические контроллеры с соответствующим программным обеспечением, контроллеры связи, шкафы УСО с модулями ввода/вывода, коммутаторы, медиаконвертеры и другое оборудование сети передачи данных.

ПТК А строится на базе контроллеров серий DCS-2000 и МКСО разработки и производства АО "ЭМИКОН".

Верхний уровень ПТК А для МПСА МНС, ПНС, РП включает в себя оборудование АРМ оператора (основной, резервный) на базе дублированных рабочих станций промышленного исполнения с одинаковыми техническими характеристиками, АРМ инженера (переносной) и дополнительные операторские рабочие станции (АРМ дежурного электромонтера, АРМ энергодиспетчера и др.), а также оборудование сети передачи данных верхнего уровня.

В программно-технические комплексы на базе контроллеров ЭМИКОН могут входить как российские SCADA-системы, такие как Альфа Платформа (компания "Атомик Софт", г. Томск), Сириус-ИС (компания "Вира Реалтайм", г. Москва), MasterSCADA (компания "ИнСАТ", г. Москва), так и любые другие, поддерживающие протокол ModBus TCP.

В настоящее время для программного обеспечения верхнего уровня (прикладного ПО РС АРМ оператора-технолога) используется программный комплекс Сириус-ИС разработки компании "Вира Реалтайм", г. Москва.
