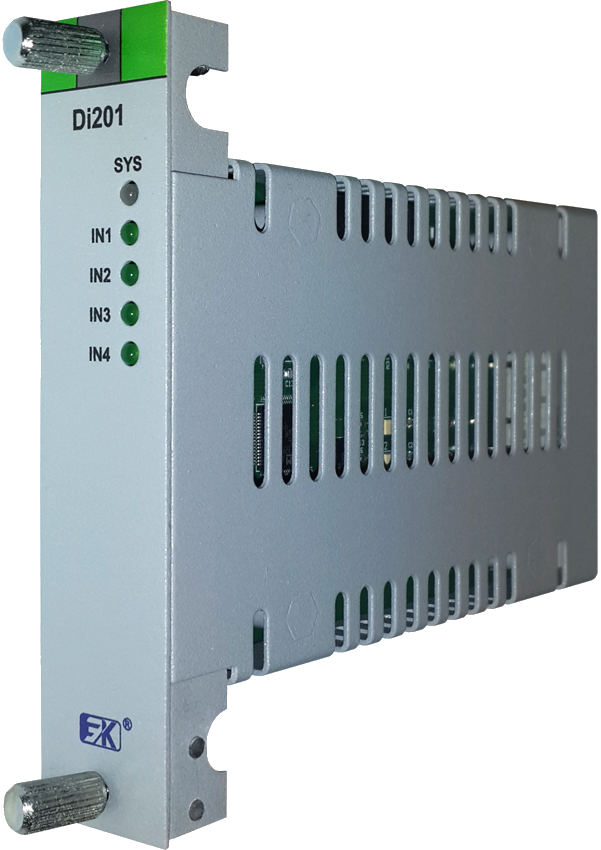

Модуль предназначен для работы в составе блоков внутришкафного контроля (БВК) контроллера МКСО.
Модуль устанавливается в БВК в качестве регистратора наличия сигналов питания 24 В в шкафах устройств связи с объектом (УСО) и контроллере центральном (КЦ).
Модуль имеет четыре независимых канала ввода дискретных сигналов постоянного тока напряжением 24 В.
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 4 |
|
| Напряжение включения каналов, В, не более | 16 | при токе 5 мА |
| Напряжение выключения каналов, В, не менее | 14 | при токе 4 мА |
| Максимальный входной ток каждого канала, мА | 8 |
|
| Минимальная длительность входного сигнала, мс | 100±10 |
|
| Защита входов от превышения напряжения | есть | трансилы на 39 В |
| Защита входов от напряжения обратной полярности | есть | диодная |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
|
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
|
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
1000 500 1000 |
|
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
|
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
|
