Блоки ввода/вывода (БВВ) предназначены для ввода аналоговых и дискретных сигналов СА, а также формирования управляющих выходных аналоговых и дискретных сигналов СА.
Блок ввода/вывода (БВВ) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе — крейт), в который устанавливаются модули ввода/вывода.
Каркас БВВ состоит из набора конструктивных элементов, обеспечивающих надёжное крепление кроссовой платы и модулей. Каркас содержит также две маркировочные планки. Рядом с объектными клеммами расположена планка с обозначениями клемм. Вторая планка расположена в непосредственной близости от модулей, на ней наносятся номер платоместа и тип модуля, что существенно облегчает и упрощает монтаж, наладку и обслуживание как БВВ, так и шкафа УСО в целом.
Крейт БВВ представляет собой каркас с направляющими для установки модулей, содержащий кроссовую плату.
В зависимости от количества и расположения искробезопасных платомест в кроссовой плате имеются четыре модификации БВВ:
| Наименование БВВ | Количество платомест для общепромышленных модулей ввода/вывода | Количество платомест для искробезопасных модулей ввода/вывода |
| БВВ | 16 | 0 |
| БВВ-01 | 0 | 16 |
| БВВ-02 | 8 (верхние платоместа) | 8 (нижние платоместа) |
| БВВ-03 | 8 (нижние платоместа) | 8 (верхние платоместа) |
| Наименование параметра | Значение параметра |
| Интерфейс связи между внешними информационными и управляющими системами и блоком | RS-485 |
| Протоколы информационного обмена | EmiBus |
| Скорость передачи данных максимальная, бит/с | 1843200 |
| Количество каналов | 2 |
| Напряжение гальванической изоляции между входными каналами и заземлением, В, не менее | 500 |
| Напряжение гальванической изоляции между системной частью блока и заземлением, В, не менее | 500 |
| Напряжение гальванической изоляции между входными каналами и системной частью блока, В, не менее | 1000 |
| Напряжение питания постоянного тока, В | от 19 до 27 |
| Габаритные размеры блока, мм | 468×160×140 |
| Масса блока, кг, не более | 5,0 |
| Габаритные размеры модуля ввода/вывода, мм |
140×105×23 (металл) 134×110×23,5 (пластик) |
| Масса модуля ввода/вывода, кг, не более | 0,2 |
Модули ввода/вывода аналоговых сигналов
- Модуль ввода аналоговых сигналов Ai001
- Модуль ввода аналоговых сигналов Ai901
- Модуль ввода аналоговых сигналов Ai004
- Модуль ввода аналоговых сигналов Ai904
- Модуль ввода аналоговых сигналов Ai005
- Модуль ввода аналоговых сигналов Ai006
- Модуль ввода аналоговых сигналов Ai008
- Модуль ввода аналоговых сигналов Ai107
- Модуль вывода аналоговых сигналов Ao001
- Модуль вывода аналоговых сигналов Ao002
Модули ввода/вывода дискретных сигналов
- Модуль ввода дискретных сигналов Di001
- Модуль ввода дискретных сигналов Di004
- Модуль ввода дискретных сигналов Di904
- Модуль ввода дискретных сигналов Di006
- Модуль ввода дискретных сигналов Di906
- Модуль ввода дискретных сигналов Di907
- Модуль ввода дискретных сигналов Di008
- Модуль ввода дискретных сигналов Di501
- Модуль ввода дискретных сигналов Di503
- Модуль ввода дискретных сигналов Di504
- Модуль вывода дискретных сигналов Do003
- Модуль вывода дискретных сигналов Do503
- Модуль вывода дискретных сигналов Do004
- Модуль вывода дискретных сигналов Do504
- Модуль вывода дискретных сигналов Do006
- Модуль вывода дискретных сигналов Do009
Модули распределения питания

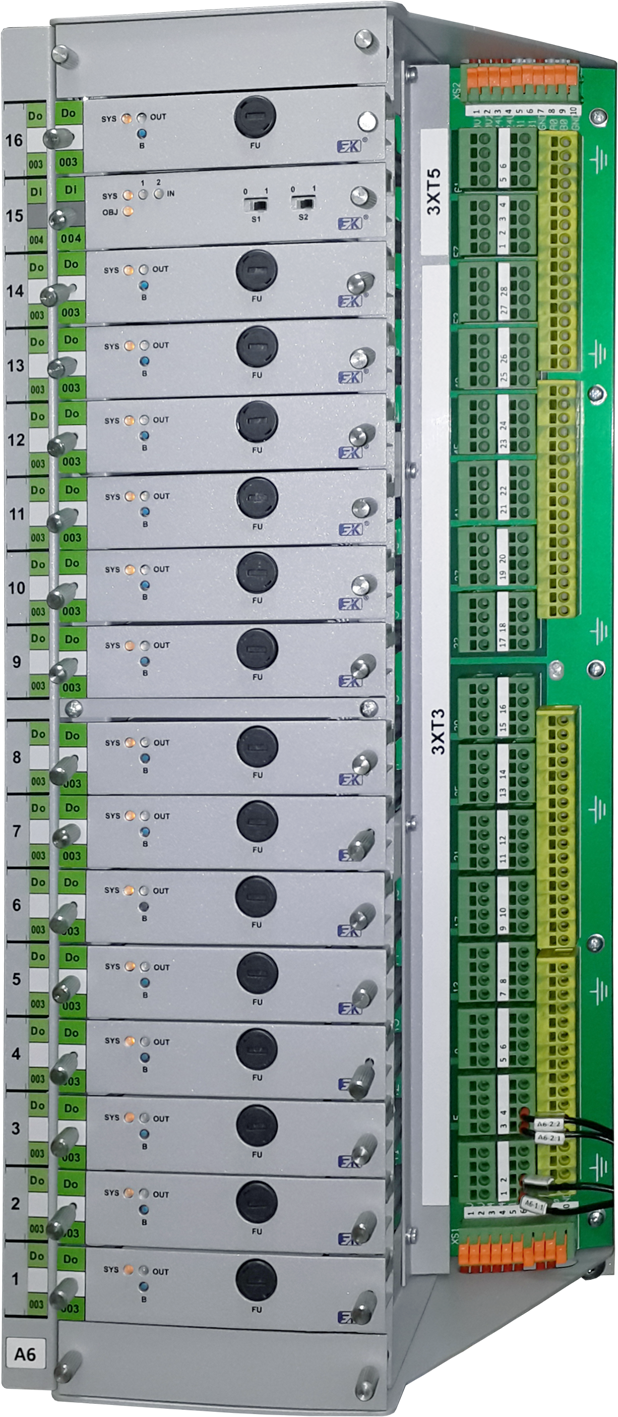

Блок ввода/вывода (БВВ)

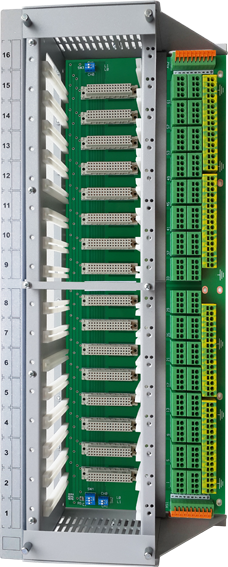

Крейт БВВ (КБВВ)
