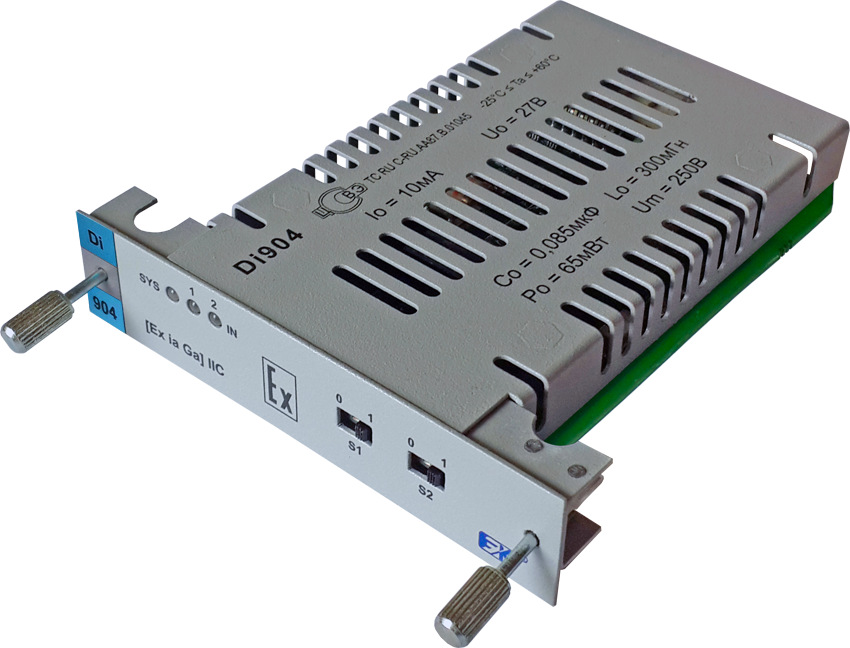

Модуль работает в составе искробезопасных блоков ввода-вывода (БВВ) контроллера МКСО.
Модуль предназначен для подключения датчиков дискретного сигнала типа "сухой контакт".
Модуль имеет два независимых канала ввода дискретных сигналов постоянного тока и содержит два изолированных искробезопасных источника питания датчиков.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 2 |
| Входной ток короткого замыкания, мА | 6,5 |
| Входной ток включения, мА | 3,5 |
| Входной ток отключения, мА | 3,0 |
| Сопротивление датчика, соответствующее состоянию "ВКЛЮЧЕНО", кОм, не более | 1 |
| Сопротивление датчика, соответствующее состоянию "ВЫКЛЮЧЕНО", кОм, не менее | 10 |
| Постоянная времени аппаратного фильтра, мс | 3 |
| Минимальная длительность входного сигнала, мс | 15±5 |
| Источники питания датчиков | встроенные, с возможностью аппаратного отключения |
| Номинальное напряжение питания датчика, В | 23 ± 5% |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
1000 500 500 |
| Напряжение питания постоянного тока, В | от 19 до 27 |
| Потребляемая мощность, Вт, не более | 1,3 |
