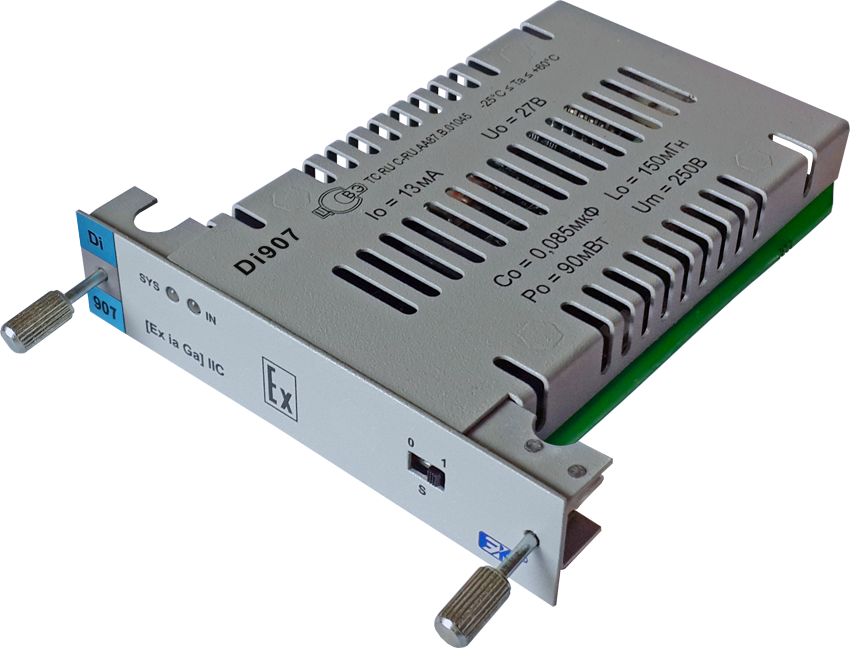

Модуль работает в составе искробезопасных блоков ввода-вывода (БВВ) контроллера серии МКСО под управлением модуля BC-002 блока коммуникационного БК.
Модуль предназначен для подключения датчиков дискретного сигнала типа "сухой контакт" с контролем состояния линии на обрыв и короткое замыкание.
Модуль имеет один канал ввода дискретных сигналов постоянного тока с контролем состояния линии на обрыв и короткое замыкание. Питание датчика осуществляется от модуля.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 1 |
| Входной ток короткого замыкания, мА | 7,9 ± 5% |
| Количество состояний входного сигнала | 4 |
|
Пороги переключения, мА: - ОБРЫВ → НОРМА ОТКЛЮЧЕНО - НОРМА ВКЛЮЧЕНО → НОРМА ОТКЛЮЧЕНО - НОРМА ОТКЛЮЧЕНО → НОРМА ВКЛЮЧЕНО - НОРМА ВКЛЮЧЕНО → КЗ |
программируемые, заводские установки: 0,5 2,0 3,5 6,5 |
|
Рекомендуемое сопротивление: - внешнего параллельного резистора R1, кОм - внешнего последовательного резистора R2, кОм |
10 - 33 1 - 3,3 |
| Постоянная времени аппаратного фильтра, мс | 2 |
| Минимальная длительность входного сигнала, мс | 15±5 |
| Источник питания датчика | встроенный, с возможностью аппаратного отключения |
| Напряжение питания датчика на холостом ходу, В | 23 ± 5% |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
1000 500 500 |
| Напряжение питания постоянного тока, В | от 19 до 27 |
| Потребляемая мощность, Вт, не более | 1,3 |
