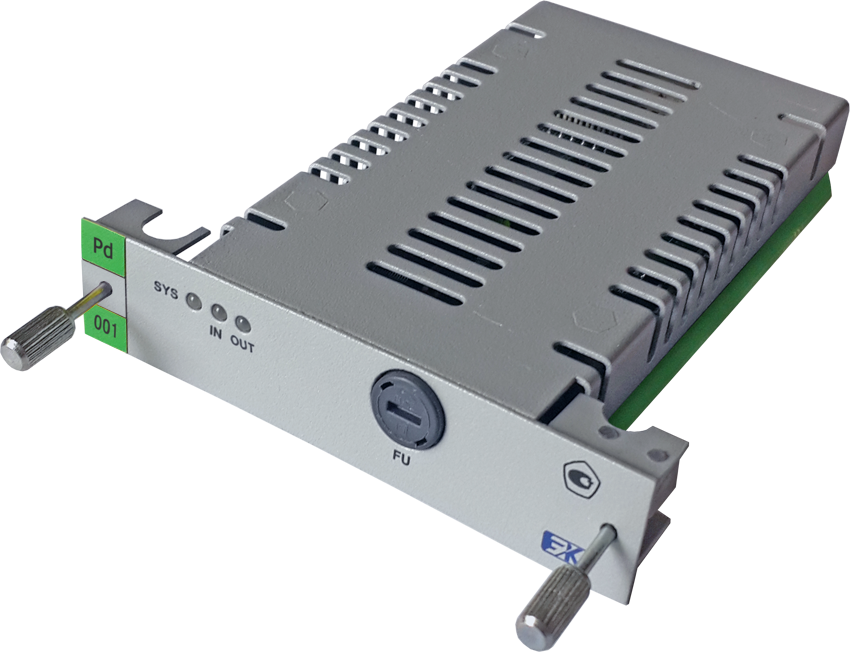

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет один канал ввода напряжения 24 В, сформированного источником питания периферийных устройств, и один канал вывода напряжения 24 В, которое должно производить питание периферийных устройств систем автоматизации.
Модуль обеспечивает контроль наличия входного и выходного напряжения питания.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 1 |
| Количество каналов вывода | 1 |
| Номинальное напряжение входа-выхода, В | 24 |
| Максимальное значение выходного тока, А | 2,5 |
| Схема защиты выхода от импульсных помех, супрессор с номинальным напряжением пробоя, В | 39 |
|
Схема грозозащиты внешних цепей, варистор: - классификационное напряжение, В - максимальный импульсный ток, А, не менее |
250 1200 |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока, В | от 19 до 27 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
