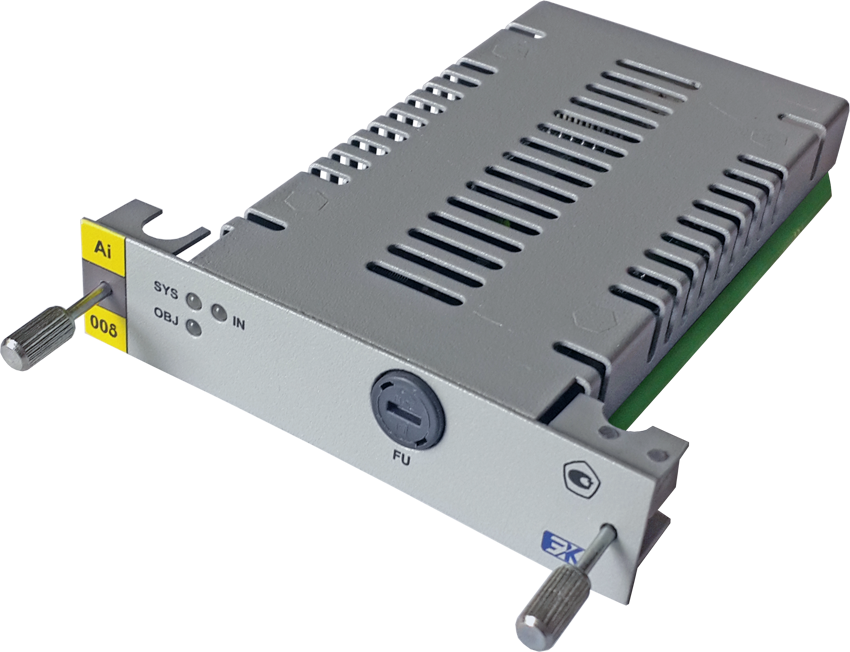

Модуль ввода аналоговых сигналов Ai008

Описание

Характеристики

Документация

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.

Модуль предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде напряжения постоянного тока.

Модуль имеет один дифференциальный канал ввода аналогового сигнала (датчика напряжения с внешним источником питания) и преобразования его в 14-разрядный двоичный код.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов ввода	1
Диапазон измеряемого напряжения, В	от 0 до 10; от -5 до +5
Постоянная времени аппаратного фильтра, мс	12
Разрядность аналого-цифрового преобразования, бит	14
Основная погрешность преобразования в пределах нормированного диапазона, %, не более	±0,1
Дополнительная температурная погрешность в пределах нормированного диапазона, %/10 ºС, не более	±0,5
Выбор рабочей шкалы	программно
Уровень ограничения входного напряжения, В, не более	36
Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала	RS-485
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	до 1843200
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND	880 500 380
Напряжение питания постоянного тока (2 источника), В	от 19 до 27
Потребляемая мощность при напряжении 24 В, Вт, не более	1,0
