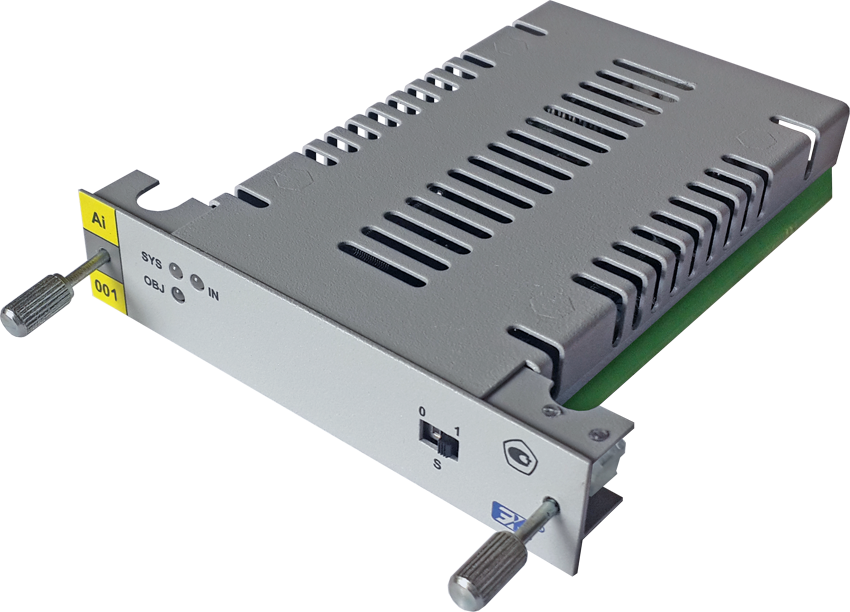

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока и преобразования их в 14-разрядный двоичный код.
Модуль имеет один дифференциальный канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный источник питания датчика.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 1 |
| Диапазон измеряемого тока, мА | от 0 до 24 |
| Постоянная времени аппаратного фильтра, мс | 5 |
| Время преобразования, мс | 0,02 |
| Разрядность аналого-цифрового преобразования, бит | 14 |
| Основная погрешность преобразования, %, не более | ±0,05 |
| Дополнительная температурная погрешность, %/10 ºС, не более | ±0,025 |
| Источник питания датчика с возможностью его отключения | встроенный, c предохранителем в цепи питания |
| Уровень ограничения выходного тока встроенного источника питания датчика, мА, не более | 40 |
| Напряжение питания датчика при Iн = 20 мА, В, не менее | 22 |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
|
Потребляемая мощность при напряжении питания 24 В, Вт, не более: - при питании датчика от внешнего источника питания - при питании датчика от встроенного источника питания |
0,84 1,8 |
Модуль производится в модификациях - с металлическим и пластиковым корпусом для работы в составе БВВ и БВК:
Обозначение модуля
Корпус
Примечание
| Обозначение модуля | Корпус | Примечание |
| Ai001 | металл | для работы в составе БВВ |
| Ai001-01 | металл | для работы в составе БВК |
| Ai001-02 | пластик | для работы в составе БВК |
