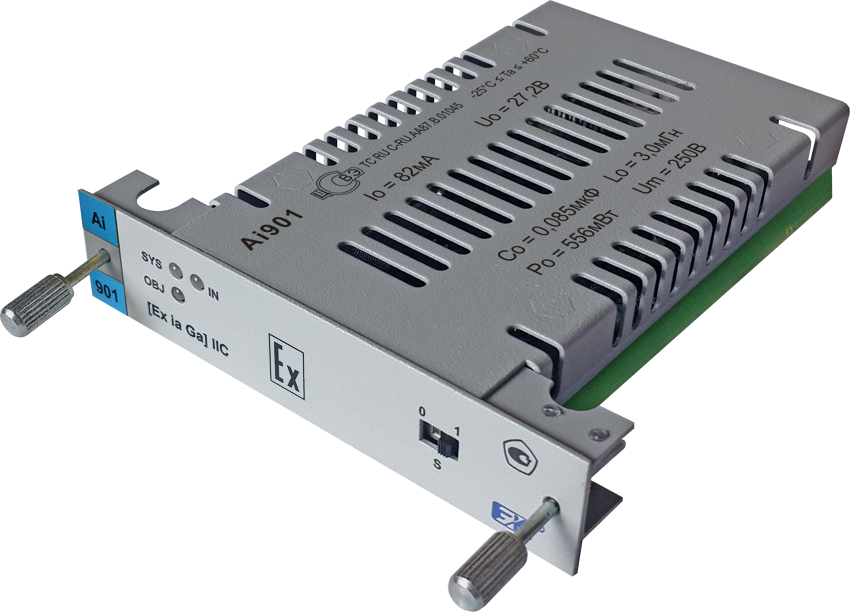

Модуль ввода аналоговых сигналов Ai901

Модуль работает в составе искробезопасных блоков ввода-вывода (БВВ) контроллера серии МКСО.

Модуль предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока.

Модуль имеет один канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный искробезопасный источник питания датчика.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов ввода	1
Входное сопротивление канала, Ом	50
Диапазон измеряемого тока, мА	от 0 до 24
Нормированный диапазон входного сигнала, мА	от 0 до 20
Постоянная времени аппаратного фильтра, мс	10
Время преобразования, мс	10
Разрядность аналого-цифрового преобразования, бит	14
Основная погрешность преобразования в пределах нормированного диапазона, %, не более	±0,05
Дополнительная температурная погрешность в пределах нормированного диапазона, %/10 ºС, не более	±0,025
Уровень ограничения выходного тока, мА, не более	30
Источник питания датчика	встроенный
Напряжение питания датчика на холостом ходу, В	23 ± 5%
Напряжение питания датчика при Iн = 20 мА, В, не менее	14,5
Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала	RS-485
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	921600, 1843200
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND	1000 500 500
Напряжение питания постоянного тока, В	от 19 до 27
Потребляемая мощность, Вт, не более	1,6
