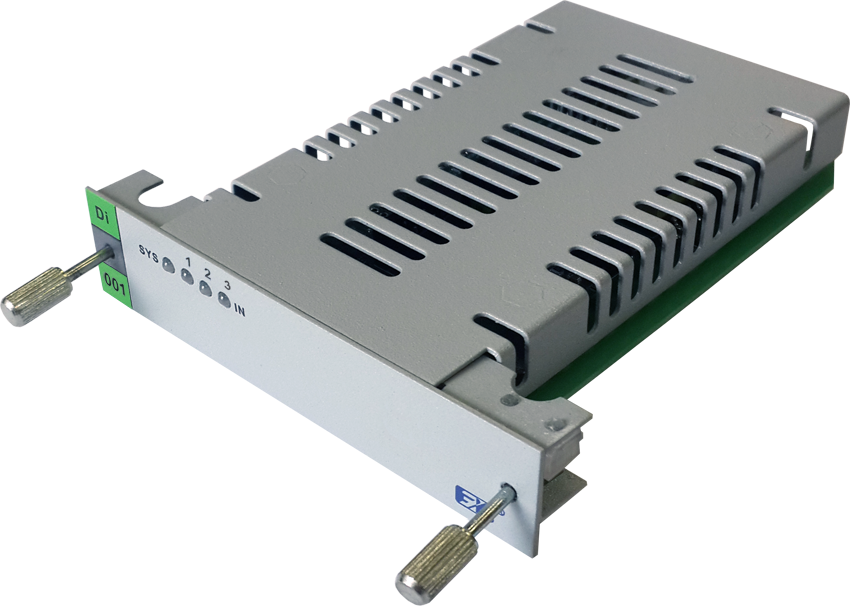

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет три канала ввода дискретных сигналов постоянного тока напряжением 24 В с общим проводом.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 3 |
| Номинальное входное напряжение, В | 24 |
| Номинальный входной ток каждого канала, мА | 4 |
| Напряжение включения канала, В | 17±0,2 |
| Напряжение выключения канала, В | 16±0,2 |
| Защита входов от превышения напряжения |
есть, трансилы на 39 В |
| Минимальная длительность входного сигнала, мс | 15±5 |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | до 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
| Степень защиты от влаги и пыли, не ниже | IP20 |
