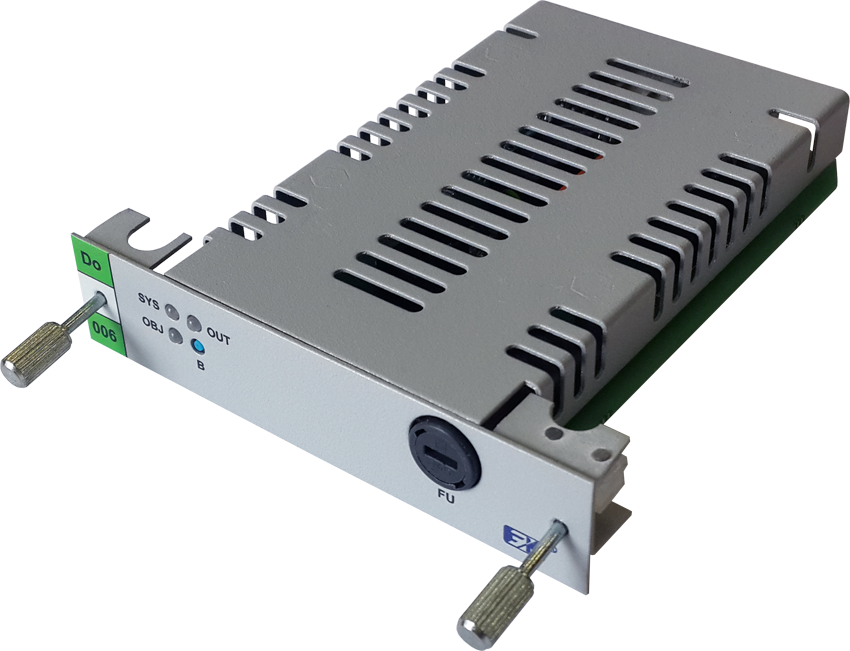

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет один канал вывода дискретного сигнала релейного типа напряжением 24 В постоянного тока и содержит схему контроля линии связи с нагрузкой на обрыв и короткое замыкание.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов вывода | 1 |
| Тип выходного канала | контакты реле |
| Номинальное напряжение коммутации, В | 24 |
| Максимальное напряжение коммутации, В | 36 |
| Номинальный ток коммутации, А | 2 |
| Максимальный ток коммутации, А | 3 |
| Схема контроля линии связи с нагрузкой на обрыв и короткое замыкание |
есть, аппаратного типа на основе компараторов |
| Схема защиты цепей внешнего питания и нагрузки | есть, с использованием диодов, трансилов и разрядников |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
