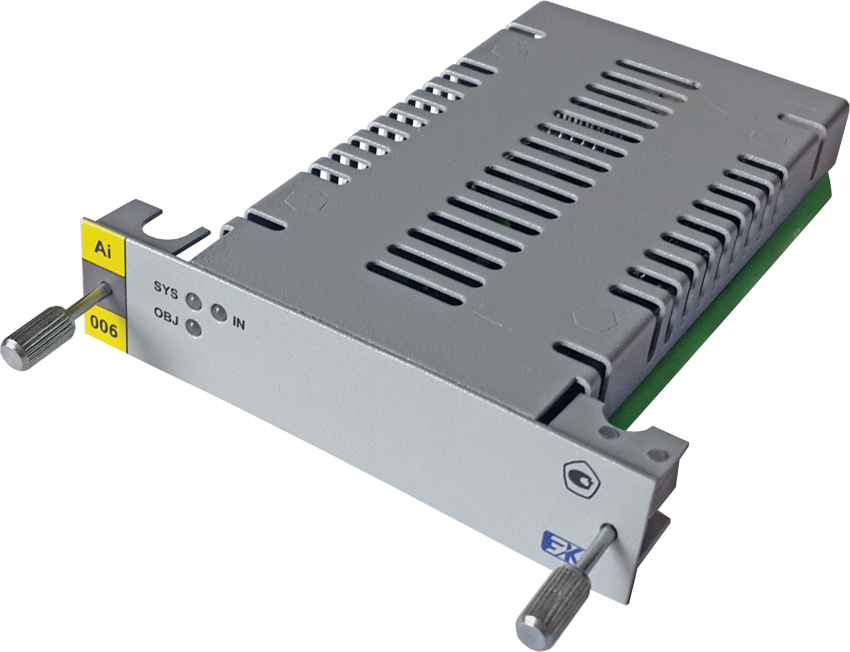

Модуль ввода аналоговых сигналов Ai006

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.

Модуль предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока.

Модуль имеет один канал ввода аналогового сигнала и устройство "зеркального" преобразователя для контроля входного тока.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов ввода	1
Количество каналов вывода, повторителя входного канала	1
Диапазон измеряемого тока, мА	от 0 до 20,479
Нормированный диапазон входного сигнала, мА	от 0 до 20
Постоянная времени аппаратного фильтра, мс	5
Время преобразования, мс	0,02
Разрядность аналого-цифрового преобразования, бит	14
Основная погрешность преобразования в пределах нормированного диапазона, %, не более	±0,05
Дополнительная температурная погрешность в пределах нормированного диапазона, %/10 ºС, не более	±0,025
Основная погрешность выходного канала в пределах нормированного диапазона, %, не более	±0,1
Дополнительная температурная погрешность выходного канала в пределах нормированного диапазона, %/10 ºС, не более	±0,05
Уровень ограничения входного тока, мА, не более	40
Источник питания датчика	встроенный
Напряжение питания датчика при Iн = 20 мА, В, не менее	22
Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала	RS-485
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	921600, 1843200
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND	1000 500 500
Напряжение питания постоянного тока (2 источника), В	от 19 до 27
Потребляемая мощность при напряжении питания 24 В, Вт, не более: - при питании датчика от внешнего источника питания - при питании датчика от встроенного источника питания	0,84 1,8
