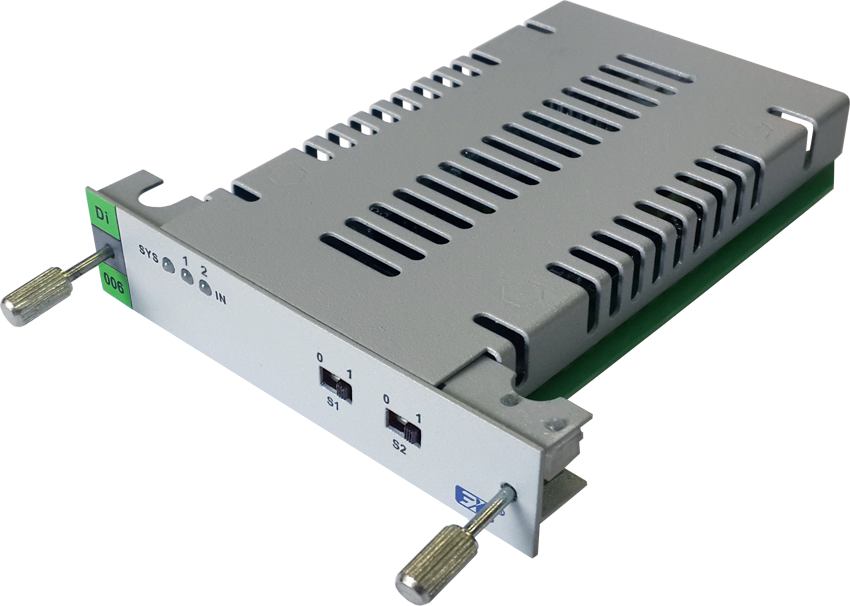

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль предназначен для подключения датчиков дискретного сигнала типа "сухой контакт" с контролем состояния линии на обрыв и короткое замыкание.
Модуль имеет два канала ввода дискретных сигналов постоянного тока с контролем состояния линии на обрыв и короткое замыкание. Питание датчиков осуществляется от модуля.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 2 |
| Входной ток короткого замыкания, мА | 7,9 ± 5% |
| Количество состояний входного сигнала | 4 |
|
Пороги переключения, мА: - ОБРЫВ → НОРМА ОТКЛЮЧЕНО - НОРМА ВКЛЮЧЕНО → НОРМА ОТКЛЮЧЕНО - НОРМА ОТКЛЮЧЕНО → НОРМА ВКЛЮЧЕНО - НОРМА ВКЛЮЧЕНО → КЗ |
программируемые, заводские установки: 0,5 2,0 3,5 6,5 |
|
Рекомендуемое сопротивление: - внешнего параллельного резистора R1, кОм - внешнего последовательного резистора R2, кОм |
10 - 33 1 - 3,3 |
| Постоянная времени аппаратного фильтра, мс | 2 |
| Минимальная длительность входного сигнала, мс | 15±5 |
| Источники питания датчиков | встроенные, с возможностью аппаратного отключения |
| Напряжение питания датчика на холостом ходу, В | 23 ± 5% |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | до 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между входными каналами модуля и шиной GND - между системной частью модуля и шиной GND - между входными каналами и системной частью модуля - между входными каналами модуля |
1000 1000 4000 1000 |
| Напряжение питания постоянного тока, В | от 19 до 27 |
| Потребляемая мощность, Вт, не более | 1,6 |
