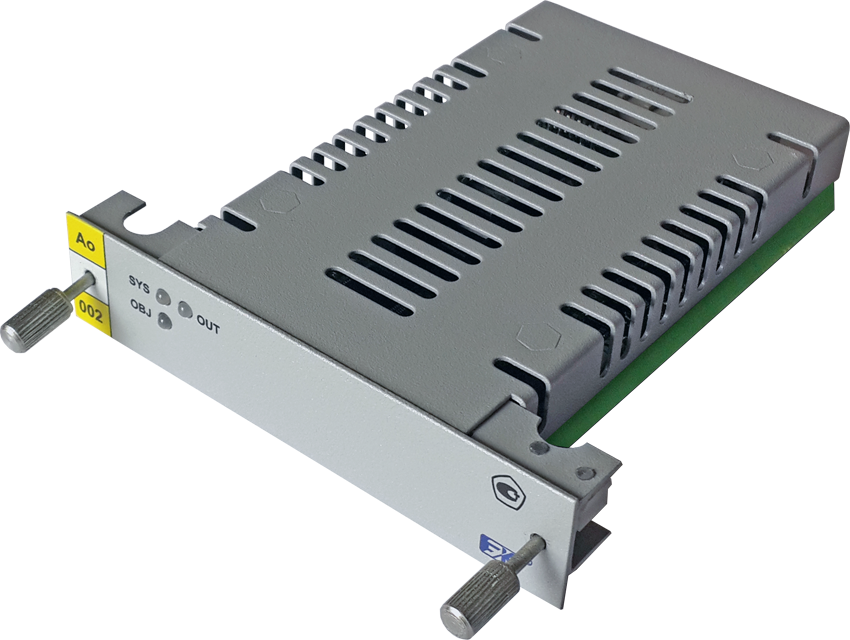

Модуль вывода аналоговых сигналов Ao002

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.

Модуль содержит один 12-ти разрядный цифро-аналоговый преобразователь с двумя токовыми выходами и защитой от перегрузки. Оба канала вывода работают от встроенного источника питания.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов вывода	2
Диапазон выходного тока, мА	от 0 до 20,48
Нормированный диапазон выходного сигнала, мА	от 0 до 20
Время преобразования, мс	0,02
Разрядность аналого-цифрового преобразования, бит	12
Основная погрешность преобразования в пределах нормированного диапазона, %, не более	±0,1
Дополнительная температурная погрешность в пределах нормированного диапазона, %/10 ºС, не более	±0,05
Уровень ограничения выходного тока, мА, не более	40
Источник питания нагрузки	встроенный
Напряжение питания нагрузки при Iн = 20 мА, В, не менее	22
Контроль наличия напряжения внутреннего источника питания на выходе модуля	имеется
Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала	RS-485
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	921600, 1843200
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND	1000 500 500
Напряжение питания постоянного тока (2 источника), В	от 19 до 27
Потребляемая мощность при напряжении 24 В, Вт, не более: - при выходном токе 0 мА источника питания - при выходном токе 20 мА источника питания (суммарно для двух каналов)	0,88 1,37
