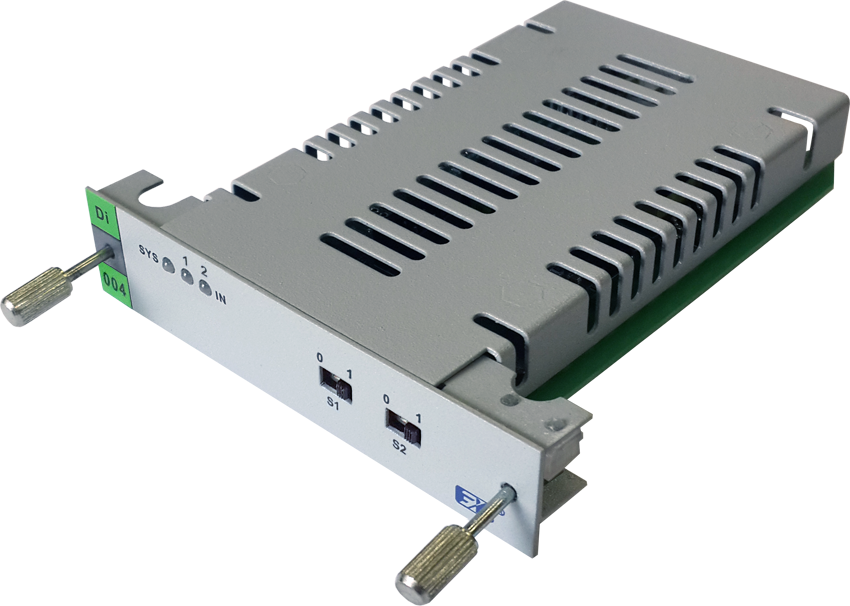

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет два независимых канала, работающих в режиме ввода дискретных сигналов постоянного тока, либо в режиме счета импульсов, и содержит два изолированных источника питания внешних датчиков.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 2 |
| Режим работы каналов ввода (задается программно) |
- ввод дискретных сигналов постоянного тока; - счет импульсов |
| Источники питания датчиков (встроенные) с возможностью аппаратного отключения | 2 |
| Напряжение питания датчиков, В | 24 |
| Контроль исправности внутренних источников питания | аппаратно-программный |
| Защита внутренних источников от перегрузки, В | 40 |
| Ток включения каждого канала, не более, мА | 6 |
| Ток выключения каждого канала, не менее, мА | 4 |
| Максимальный входной ток каждого канала, мА | 8 |
| Постоянная времени аппаратной фильтрации, мс | 1 |
| Минимальная длительность входного сигнала в режиме ввода дискретных сигналов постоянного тока, мс | 15±5 |
| Минимальная длительность импульса в режиме счета импульсов, мс | 5 |
| Разрядность программных счетчиков в режиме счета импульсов, бит | 6 |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 1,5 |
