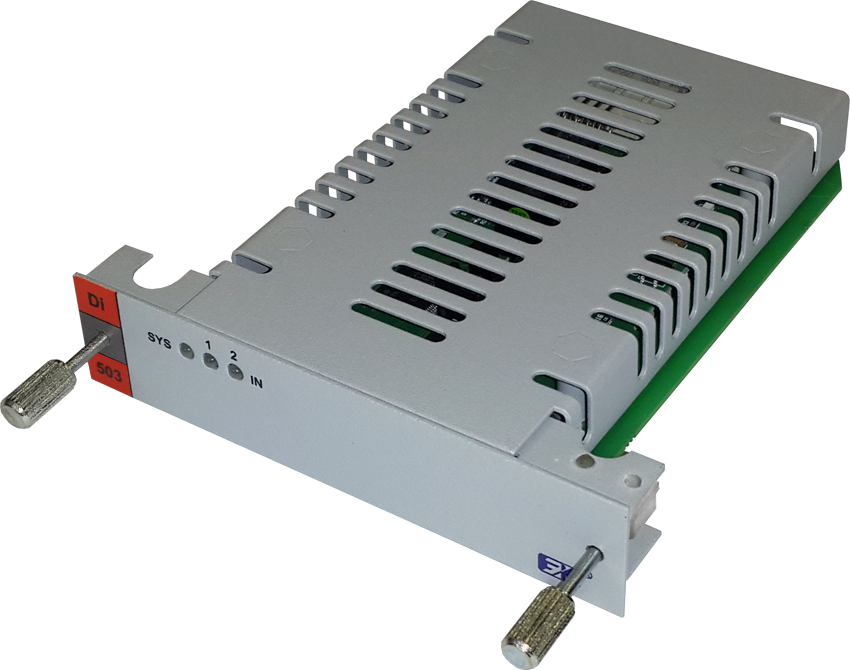

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет два независимых канала ввода дискретных сигналов переменного тока напряжением 220 В.
Характеристика
Величина / тип
Примечание
| Характеристика | Величина/тип | Примечание |
| Количество независимых каналов ввода | 2 |
|
| Номинальное входное напряжение, В | от 187 до 242 |
|
| Напряжение включения каналов, В, не более | 160 | при токе 1,3 мА |
| Напряжение выключения каналов, В, не менее | 130 | при токе 1,2 мА |
| Номинальный входной ток каждого канала, мА | 2 |
|
| Максимальный входной ток каждого канала, мА | 3 |
|
| Постоянная времени аппаратной фильтрации, мс | 35 |
|
| Минимальная длительность входного сигнала, мс | 15±5 |
|
| Защита входов от превышения напряжения | есть | трансилы на 350 В |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
|
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
|
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
|
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
|
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
|
