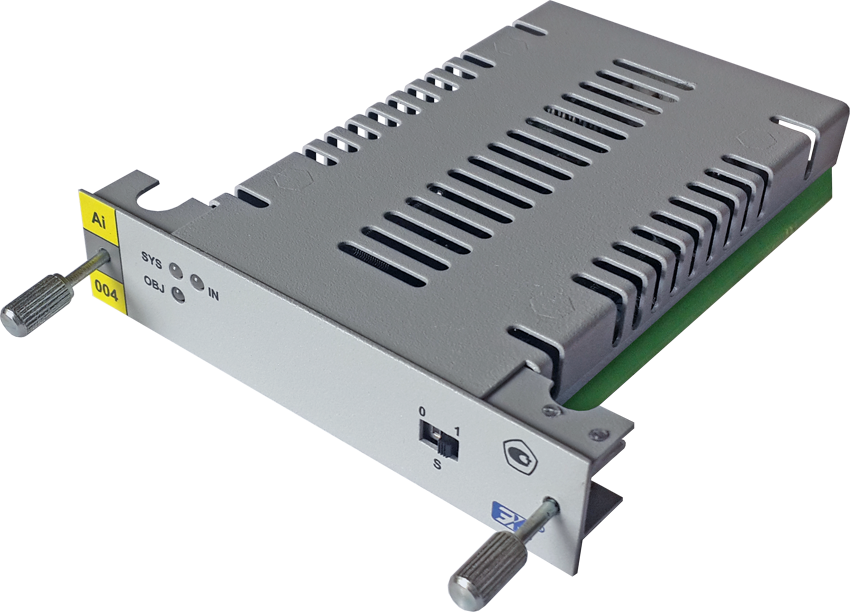

Модуль работает в составе блоков ввода-вывода (БВВ) контроллера серии МКСО.
Модуль имеет один канал ввода аналогового сигнала для подключения к нему по четырехпроводной схеме термометров сопротивления типа Pt, П или М с номинальным сопротивлением R0 50 или 100 Ом и преобразования полученного сигнала в 14-разрядный двоичный код. Подключение термометров по трехпроводной схеме не допускается.
Характеристика
Величина / тип
| Характеристика | Величина / тип |
| Количество каналов ввода | 1 |
|
Диапазон измеряемого сопротивления (шкала), Ом: - Ai004 и Ai004-01 - Ai004-02 и Ai004-03 |
от 40 до 90, от 80 до 180 от 25 до 100, от 50 до 200 |
| Время преобразования, мс | 0,02 |
| Разрядность аналого-цифрового преобразования, бит | 14 |
| Основная погрешность преобразования, %, не более | ±0,1 |
| Дополнительная температурная погрешность, %/10 ºС, не более | ±0,005 |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем, 2 канала | RS-485 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Скорость передачи данных, бит/с | 921600, 1843200 |
|
Напряжение гальванической изоляции, В, не менее: - между системной и объектовой частями модуля - между системной частью модуля и шиной GND - между объектовой частью модуля и шиной GND |
4000 500 4000 |
| Напряжение питания постоянного тока (2 источника), В | от 19 до 27 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
Модуль производится в модификациях - с металлическим и пластиковым корпусом:
Обозначение модуля
Корпус
Диапазон измеряемого сопротивления (шкала), Ом
| Обозначение модуля | Корпус | Диапазон измеряемого сопротивления (шкала), Ом |
| Ai004 | металл | от 40 до 90; от 80 до 180 |
| Ai004-01 | пластик | от 40 до 90; от 80 до 180 |
| Ai004-02 | металл | от 25 до 100; от 50 до 200 |
| Ai004-03 | пластик | от 25 до 100; от 50 до 200 |
