Блок коммуникационный (БК)

Блок коммуникационный (БК) обеспечивает:

• чтение данных из модулей ввода/вывода, расположенных в БВВ и БВК, посредством сетевых модулей BC-002;
• информационную связь МКСО с ЦПУ СА по двум дублированным каналам связи посредством сетевых модулей BC-002 и коммуникационных модулей-медиаконвертеров МС-002 или МС-003;
• формирование управляющих команд, полученных от ЦПУ СА, для модулей вывода, расположенных в БВВ, посредством сетевых модулей BC-002;
• обеспечение информационной связи с цифровыми датчиками с исполнительными механизмами, а также со смежными системами автоматики (RS-485, протокол ModBus RTU) посредством сетевых модулей СI-002.

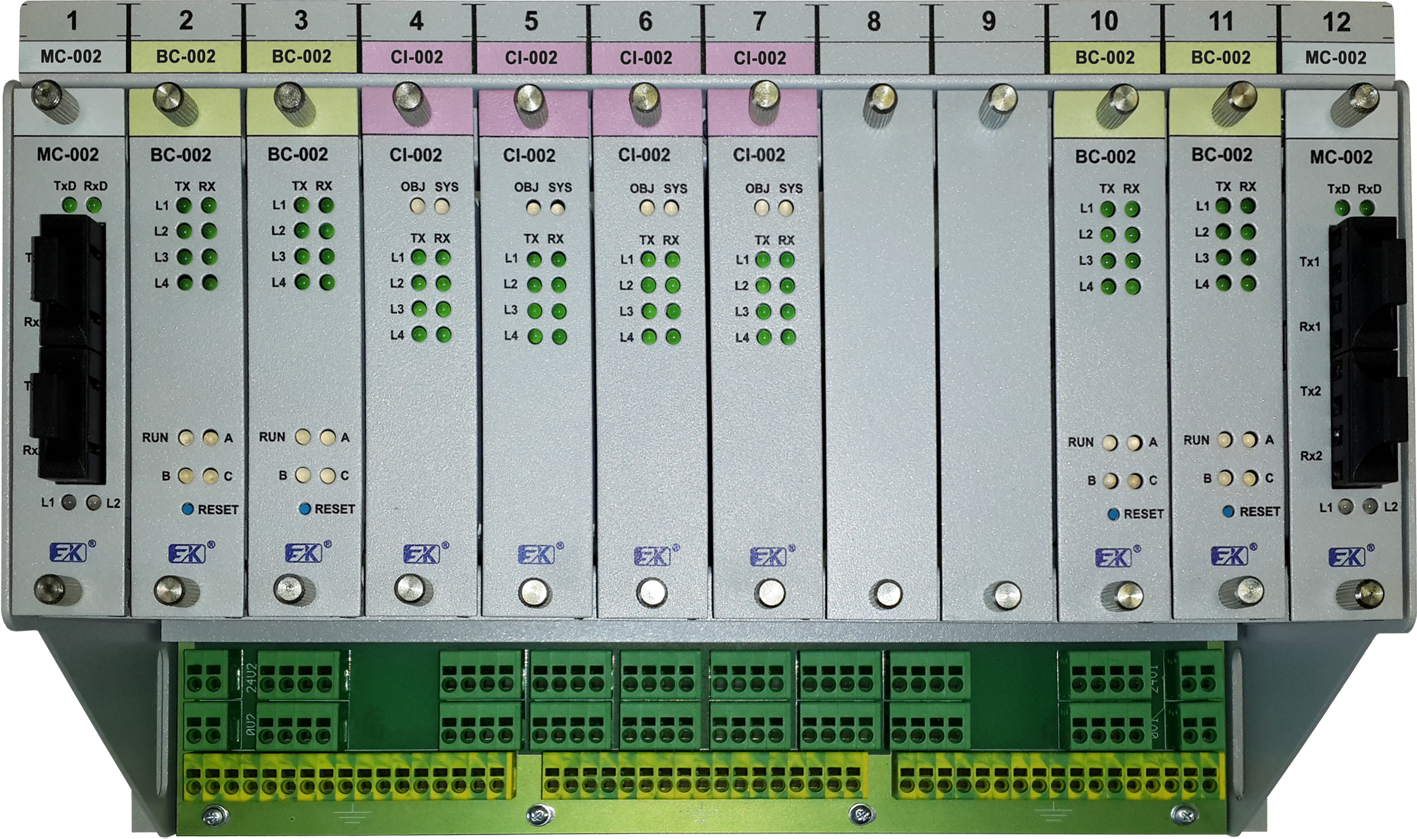

Блок коммуникационный (БК) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе - крейт), в который устанавливаются коммуникационные и сетевые модули.

Каркас БК состоит из набора конструктивных элементов, обеспечивающих надёжное крепление кроссовой платы и модулей. Каркас содержит также две маркировочные планки. Рядом с объектными клеммами расположена планка с обозначениями клемм. Вторая планка расположена в непосредственной близости от модулей, с указанными на ней номерами платоместа и типа модуля, что существенно облегчает и упрощает монтаж, наладку и обслуживание блока.

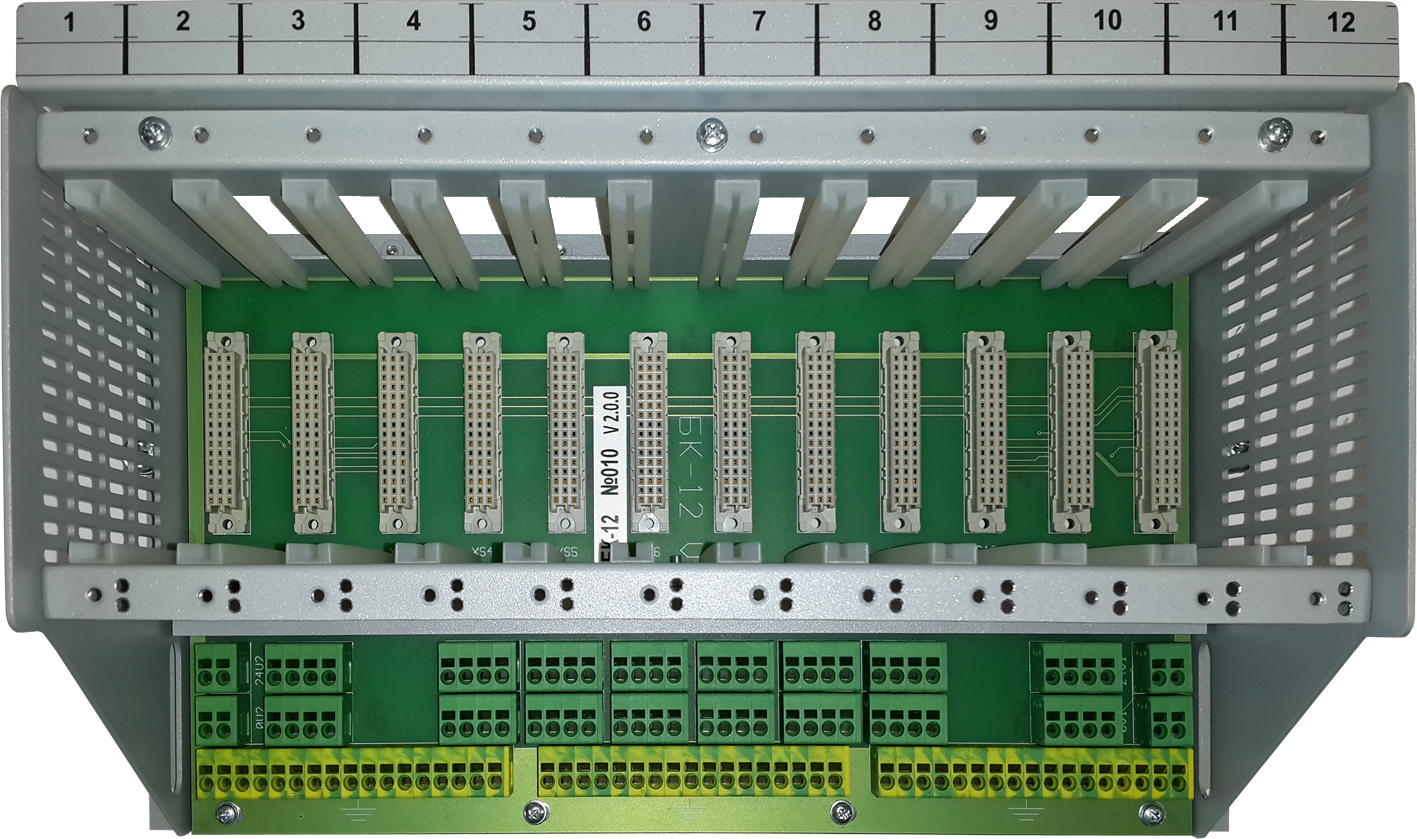

Крейт БК представляет собой каркас с направляющими для установки модулей, содержащий кроссовую плату.

В зависимости от количества платомест в крейте, БК имеет четыре модификации: БК-8, БК-10, БК-12, БК-14, БК-16.
