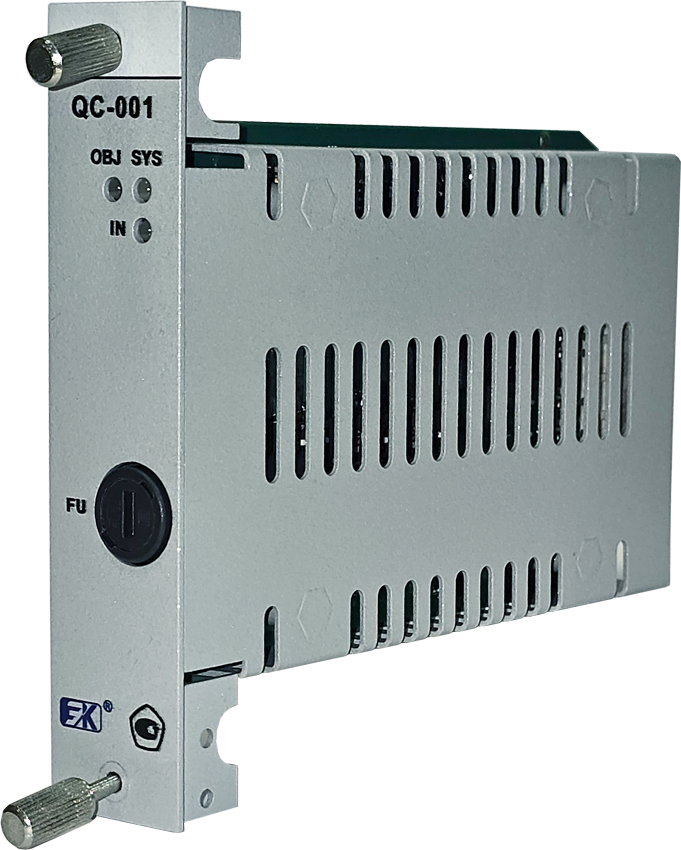

Модуль счетчиков QC-001

Модуль предназначен для преобразования число-импульсных сигналов, поступающих на вход модуля, в цифровой код.

Модуль имеет один канал для подключения униполярных число-импульсных сигналов (канал счета). Питание датчика с число-импульсным выходом - внешнее, контроль и защита цепей питания реализованы в модуле.

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов счета	1
Вид входного сигнала	униполярный
Уровень нуля, В, не более	5
Уровень единицы, В, не менее	10
Максимальное напряжение на число-импульсном входе, В	30
Значение тока на число-импульсном входе при максимальном входном напряжении, мА, не более	8
Минимальная длительность импульса входного сигнала, мкс	1
Максимальная частота входного сигнала, кГц	250
Число импульсов при подсчете внешних событий	от 1 до 2³²
Пределы абсолютной погрешности преобразования при подсчете внешних событий	1 ЕМР
Диапазон входного сигнала при измерении частоты, Гц	от 0,1 до 250 000
Пределы относительной погрешности преобразования при измерении частоты, %	± 0,01
Диапазон входного сигнала при измерении периода, мс	от 0,1 до 10 000
Пределы относительной погрешности преобразования при измерении периода, %	± 0,01
Максимальный ток в цепях питания датчика, А	1
Интерфейс связи между внешними (информационными и управляющими) системами и модулем	RS-485
Количество каналов интерфейса между внешними (информационными и управляющими) системами и модулем	2
Протокол информационного обмена по интерфейсным каналам	EmiBus
Скорость передачи данных, бит/с	921600, 1843200
Напряжение гальванической изоляции между объектовой и системной частью модуля, В, не менее	4000
Напряжение питания постоянного тока, В	от 19 до 27
Потребляемая мощность, Вт, не более	1,2
Степень защиты от влаги и пыли, не ниже	IP20
Габаритные размеры модуля, мм: - QC-001 - QC-001-01	140×105×23 134×110×23,5
Масса модуля, кг, не более	0,2
