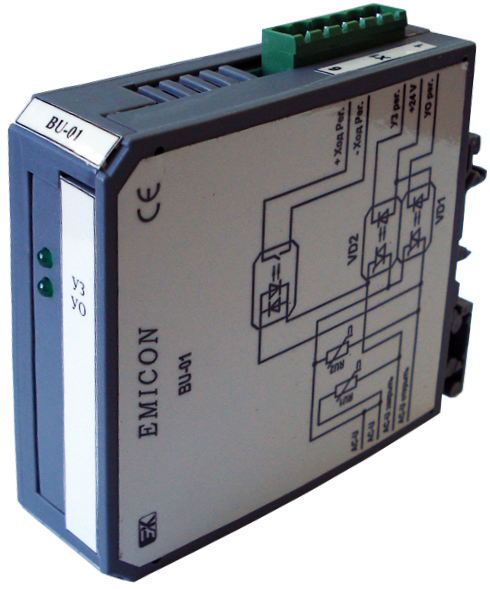

Модуль предназначен для работы в составе автоматизированных систем управления для коммутации напряжения переменного тока 220 (127) В промышленной частоты 50 Гц.
Модуль может применяться в качестве коммутирующего устройства для управления двигателями переменного тока.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Количество коммутируемых каналов | 2 |
| Номинальное напряжение входного управляющего сигнала, В | 24 |
| Диапазон входного управляющего напряжения, В | 18-32 |
| Номинальный входной ток, мА | 10 |
| Максимальная коммутируемая мощность, Вт | 2000 |
|
Максимальный не периодический ударный ток, А (время воздействия – не более 10 мс) |
50 |
| Максимальное напряжение коммутации, В | 280 |
| Максимальное периодическое напряжение на закрытом ключе, В | 600 |
| Ток утечки канала в закрытом состоянии, мА | 10 |
| Напряжение гальванической развязки, B | 4000 |
| Габаритные размеры, мм | 114x102x25 |
| Масса, кг, не более | 0,1 |
