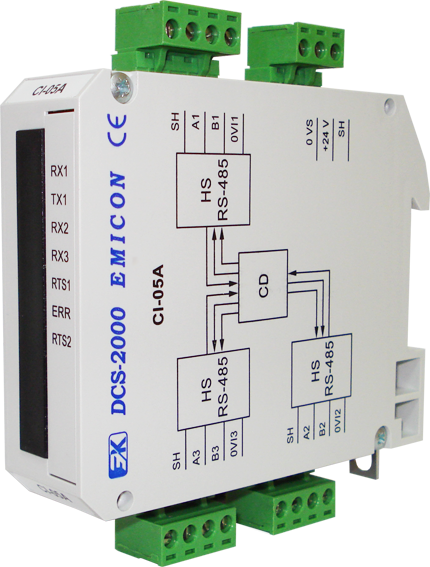

Модуль предназначен для согласования протяженных линий передачи данных интерфейса RS-485 в распределенных системах управления технологическими процессами.
Модуль обеспечивает информационный обмен по трем каналам интерфейса RS-485. Каждый канал может быть нагружен на 32 единичные нагрузки приемопередатчиков интерфейса RS-485 не более 1 км.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип интерфейса | RS-485 |
| Количество интерфейсных каналов | 3 |
| Максимальная скорость передачи данных, бод | 2304000 |
| Количество подключаемых устройств к модулю по каждому каналу | 32 единичные нагрузки |
| Напряжение питания, В | 24 ± 2% |
| Ток потребления, мА, не более | 350 |
| Гальваническая развязка между внешним системным источником питания и питанием модуля, В, не менее | 500 |
| Габаритные размеры, мм | 114x102x25 |
| Масса модуля, кг, не более | 0,2 |
