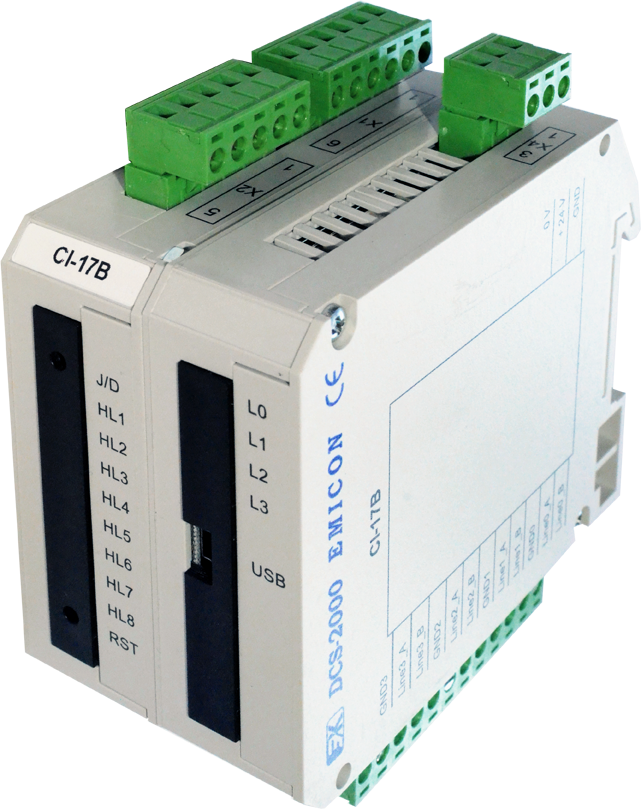

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 для ретрансляции информации, поступающей по четырем каналам RS-485, с гальванической изоляцией и цепями грозозащиты.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | Am186CU-50KC | AMD |
| Тактовая частота процессора, МГц | 50 |
|
| Объем памяти программ пользователя и операционной системы, Кбайт | 512 | FLASH AMD |
| Объем памяти данных, Кбайт | 512 |
|
| Количество внешних уровней прерывания | 2 |
|
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество сервисных низкоскоростных последовательных интерфейсов RS-232 (до 15 м) | 1 | Скорость до 115200 бод, ASYNC |
|
Количество каналов высокоскоростных последовательных интерфейсов RS-485 (128 нагрузoк, до 0,3 км (на максимальной скорости обмена)) |
4 |
Скорость до 2304000 бод, ASYNC, BISYNC, SDLC с гальванической изоляцией (1500 B) и цепями грозозащиты |
| Габаритные размеры модуля, мм | 114х102х30 |
|
| Масса модуля, кг, не более | 0,4 |
|
