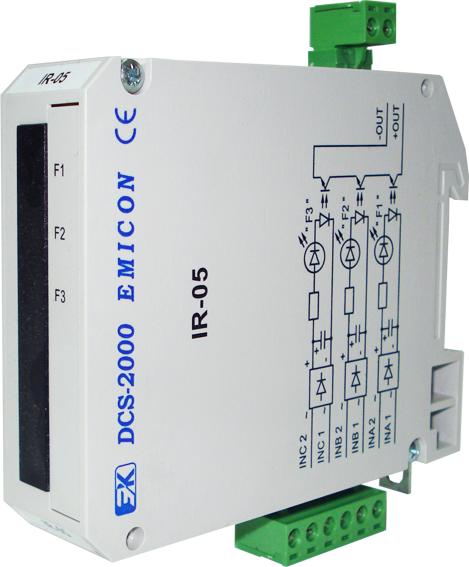

Модуль предназначен для работы в составе автоматизированных систем управления и служит для контроля наличия переменного напряжения 220 В.
Модуль имеет три входа и один выход типа "открытый коллектор". Выход включен только тогда, когда на всех входах присутствует переменное напряжение с действующим значением не менее 120 В.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Количество входов | 3 |
| Порог срабатывания, В, не менее | 120 |
| Номинальное напряжение входного сигнала, В | 220 |
| Максимальное напряжение входного сигнала, В | 300 |
| Номинальный входной ток, мА | 4...6 |
| Максимальный выходной ток, мА | 100 |
| Гальваническая развязка между входом и выходом модуля, В, не менее | 1500 |
|
Сопротивление изоляции между входом и выходом модуля (UISO=1000 VDC), МОм, не менее |
1000 |
| Габаритные размеры модуля, мм | 114х102х25 |
| Масса модуля, кг, не более | 0,1 |
