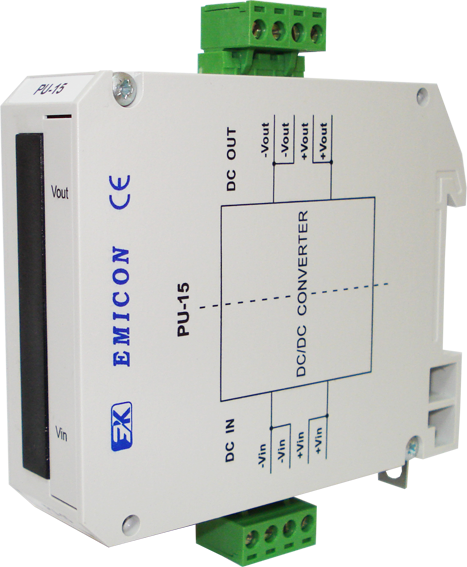

Модуль предназначен для работы в составе распределенных систем управления и служит для питания модулей серии DCS-2000, контроллеров серии DCS-2001, а также пассивных датчиков, требующих стабилизированного входного напряжения 24 В.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Номинальное входное напряжение, В | 18…36 |
| Номинальный входной ток, А | 1,4 |
| Номинальное выходное напряжение, В | 25 |
| Максимальный выходной ток, А | 1,25 |
| Диапазон регулировки выходного напряжения, % | ±10 |
| Погрешность выходного напряжения, %, не более | 1 |
| Гальваническая развязка между входом и выходом модуля, В, не менее | 1500 |
| Сопротивление изоляции между входом и выходом модуля (UISO=500 VDC), мОм, не менее | 1000 |
| Габаритные размеры модуля, мм | 114х102х25 |
| Масса модуля, кг, не более | 0,2 |
