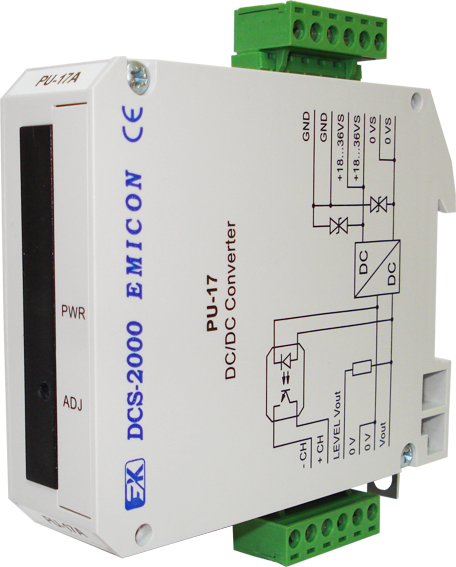

Модуль предназначен для работы в составе распределенных систем управления и служит для питания измерительных датчиков, требующих стабилизированного входного напряжения, устанавливаемого в диапазоне 5,7…6,3 В (PU-17A) и 11,4…12,6 В (PU-17B).
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Номинальное входное напряжение, В | 18…36 |
| Номинальное выходное напряжение, В |
5,7…6,3 (PU-17A) 11,4…12,6 (PU-17B) |
| Максимальная выходная мощность, Вт | 10 |
| Амплитуда пульсаций на выходе, мВ, не более (Р<= 5 Вт) | 50 |
| Амплитуда пульсаций на выходе, мВ, не более (Р<= 10 Вт) | 100 |
| Погрешность выходного напряжения, %, не более | 1 |
| Гальваническая развязка между входом и выходом модуля, В, не менее | 2000 |
| Габаритные размеры модуля, мм | 114х102х25 |
| Масса модуля, кг, не более | 0,2 |
Модуль выпускается в двух модификациях:
Наименование параметра
Величина / тип
| Наименование | Назначение |
| PU-17А |
Источник питания со стабилизированным выходным напряжением, регулируемым в диапазоне 5,7…6,3 В |
| PU-17B |
Источник питания со стабилизированным выходным напряжением, регулируемым в диапазоне 11,4…12,6 В |
