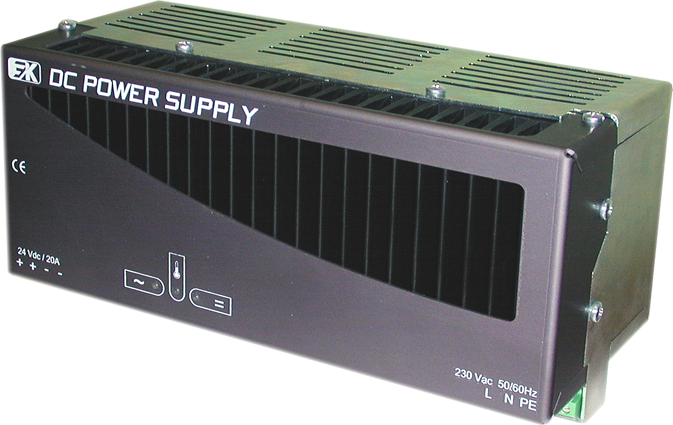

Блок предназначен для работы в составе контроллеров технологического оборудования и служит для преобразования сетевого напряжения 220 В в постоянное 24 В. Блок обеспечивает питание потребителей, использующих стабилизированное напряжение питания 24 В и гальваническую изоляцию от питающей сети и объекта управления.
При необходимости обеспечения бесперебойного питания блок SU-10 применяется совместно с блоком UPS-10.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Диапазон входного напряжения, В | ~ 220 ± 20% |
|
| Диапазон выходного напряжения, В | 24 ± 1% |
|
| Диапазон установки выходного напряжения, В | от 21,6 до 26,4 |
|
| Максимальная выходная мощность, Вт | 500 |
|
| Погрешность выходного напряжения от изменения тока нагрузки, %, не более | 1 |
|
| Температура окружающего воздуха,° С | -20…+50 |
в версии с дополнительными климатическими требованиями допустимая температура окружающего воздуха составляет -40…+60° С |
| Пульсации выходного напряжения, мВ, р-р, не более | 100 |
|
| Гальваническая изоляция между входом и выходом блока, В, не менее | 2000 | соответствует требованиям МЭК 60950-2002 |
| Габаритные размеры блока, мм | 253х120х111 |
|
| Масса блока, кг, не более | 2,4 |
|
