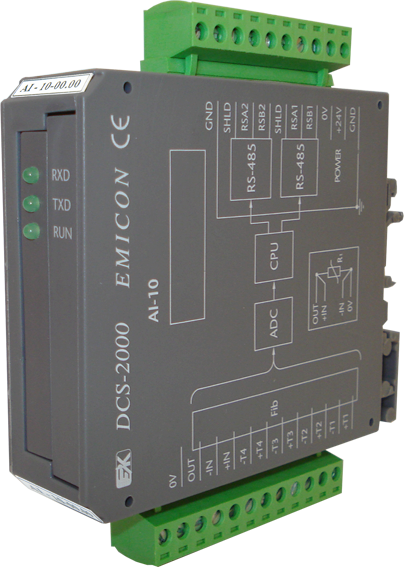

Модуль предназначен для работы в составе распределенных систем управления, имеет четыре дифференциальных канала для подключения термопар типа ТХК (L) или ТХА (K). Модуль также имеет один канал для подключения термометров сопротивления типа ТСМ-50, ТСП-50 или ТСМ-100, ТСП-100 по четырехпроводной схеме для программной компенсации напряжения на холодном спае. Модуль преобразует сигналы, полученные с датчиков, в 12-разрядный цифровой код и передает информацию об измерениях по сети RS-485 по запросу "ВЕДУЩЕГО" устройства. Все модификации модуля AI-10 имеют два независимых информационных канала, предназначенных для обмена по сети RS-485.
Каждый из потенциальных каналов модуля может быть перенастроен предприятием-изготовителем на другой диапазон входного сигнала, что позволяет использовать модуль с различными видами термопар в широком диапазоне измеряемых температур. В стандартной заводской настройке диапазон потенциальных аналоговых сигналов составляет 0…20 мВ, а шкала термометра сопротивления - 40…90 Ом или 80…180 Ом.
Модуль относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип | Примечание |
| Количество потенциальных каналов | 4 |
|
| Диапазон измеряемого напряжения, мВ | 0…20 | имеется возможность перенастройки на другой диапазон |
| Количество каналов для подключения термометров сопротивления | 1 |
|
| Диапазон измеряемого сопротивления, Ом | 40-90 (80 - 180) |
|
| Входное сопротивление потенциальных каналов, кОм | 400 |
|
| Входное сопротивление канала для подключения термометров сопротивления, кОм | 400 |
|
| Величина тока встроенного источника, мА | 4 (2) |
|
| Время преобразования, мкс, не более | 10 |
|
| Время коммутации канала, мкс, не более | 50 |
|
| Постоянная времени аппаратного фильтра, мс | 22 |
|
| Постоянная фильтрации программного фильтра | 36; 40; 48; 64 | записывается в виде уставки в энергонезависимую память модуля, по умолчанию – 48 |
| Время полного обновления массива входов, мс | 360 | при минимальной постоянной фильтрации программного фильтра |
| Разрядность аналого-цифрового преобразования, бит | 12 |
|
| Основная погрешность преобразования, приведенная к диапазону измерений, %, не более | 0,2 |
|
| Дополнительная температурная погрешность, %/ ºС | 0,01 |
|
| Количество информационных каналов | 2 |
|
| Интерфейс | RS-485 |
|
| Протокол | Modbus RTU |
|
| Скорость передачи данных, бод | 2400; 9600; 38400; 115200 | выбирается микропереключателем или установкой перемычек на плате модуля |
| Напряжение питания модуля, В | 25 ± 2% | электропитание модуля должно осуществляться от стабилизированного источника; для питания модулей AI-10-xx.01 должен использоваться источник питания с напряжением гальванической изоляции не менее 2500В |
| Ток, потребляемый модулем от источника питания, мА, не более | 100 |
|
| Гальваническая развязка между внешним стабилизированным источником питания и системными цепями модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 114х102х25 |
|
| Масса модуля, кг, не более | 0,1 |
|
В зависимости от настроек модуль выпускается в нескольких модификациях, каждая из которых допускает два варианта исполнения:
| Наименование | Назначение | Примечание |
|
AI-10-00.00 AI-10-00.01 |
Модуль с четырьмя каналами для подключения термопар (диапазон - 0…20 мВ) и одним каналом для подключения термометров сопротивления (диапазон – 40…90 Ом) | Модули модификации AI-10-хх.00 относятся к электрооборудованию общего исполнения и устанавливаются вне взрывоопасных зон |
|
AI-10-01.00 AI-10-01.01 |
Модуль с четырьмя каналами для подключения термопар (диапазон - 0…20 мВ) и одним каналом для подключения термометров сопротивления (диапазон – 80…180 Ом) | Модули модификации AI-10-хх.01 являются взрывозащищенными с маркировкой взрывозащиты [Exib]IIC X в соответствии с ГОСТ Р 51330.10-99 (МЭК60079-11-99), устанавливаются вне взрывоопасных зон и искробезопасными цепями могут быть связаны с датчиками, расположенными во взрывоопасных зонах классов В-1а и В-1г (в зонах класса "1" и "2" по ГОСТ Р 51330.9-99) |
