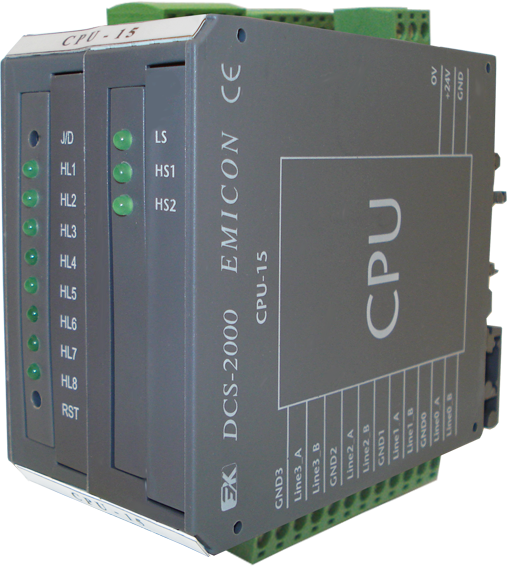

Модуль центрального процессорного устройства CPU-15

Описание

Характеристики

Документация

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 для сбора информации, обработки ее по заданным алгоритмам и выдачи управляющих команд по последовательному неизолированному каналу RS-232 и четырем каналам RS-485 с гальванической изоляцией и цепями грозозащиты.

Модуль относится к серии DCS-2000 исполнения М1.

Наименование параметра

Величина / тип

Примечание

Наименование параметра	Величина / тип	Примечание
Тип процессора	N80C188EB20	Intel
Тактовая частота процессора, МГц	20
Объем памяти программ пользователя и операционной системы, Кбайт	512	FLASH Atmel
Объем памяти данных, Кбайт	128	Энергонезависимая
Количество уровней прерывания	9	из них 5 внутренних
Количество программируемых 16-ти битных таймеров	3
Количество каналов низкоскоростных последовательных интерфейсов RS-485 (32 нагрузки, до 1 км (на макс. скорости обмена))	2	Скорость до 500000 бод, ASYNC, SYNC с гальванической изоляцией и цепями грозозащиты
Количество каналов низкоскоростных последовательных интерфейсов RS-232 (до 15 м)	1	Скорость до 115200 бод, ASYNC, SYNC
Количество каналов высокоскоростных последовательных интерфейсов RS-485 (32 нагрузки, до 1 км (на макс. скорости обмена))	2	Скорость до 576000 бод, ASYNC, BISYNC, SDLC с гальванической изоляцией и цепями грозозащиты
Габаритные размеры модуля, мм	114х102х100
Масса модуля, кг, не более	0,6
