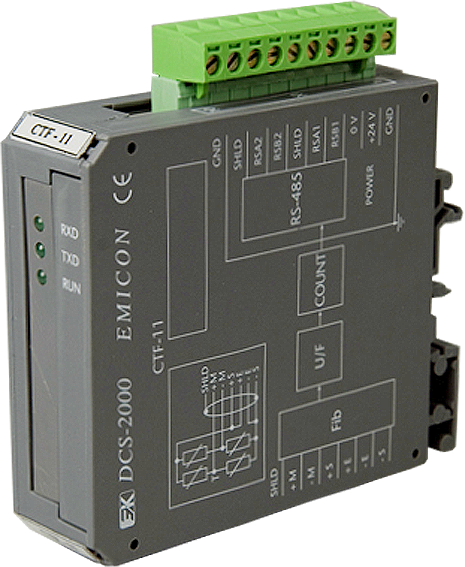

Модуль предназначен для работы в составе распределенных систем управления, имеет один канал для подключения по шестипроводной схеме тензодатчиков мостового типа, например тензорезисторных датчиков силы типа Т2. Модуль преобразует сигналы, полученные с датчиков, в 10-, 12- или 16-разрядный цифровой код и передает информацию об измерениях по сети RS-485 по запросу "ВЕДУЩЕГО" устройства. При 10-разрядном коде на выходе обеспечивается минимальное время преобразования, при 16-разрядном коде – максимальная точность преобразования. Модуль имеет два коммутируемых информационных канала, предназначенных для обмена по сети RS-485.
Модуль относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип | Примечание |
| Количество подключаемых тензодатчиков | 1 |
|
| Диапазон измеряемого напряжения, мВ | 0-20 |
|
| Номинальное напряжение питания датчиков, В | 10 |
|
|
Время преобразования, мс, не более: 10-разрядный код 12-разрядный код 16-разрядный код |
8 25 350 |
|
| Постоянная времени аппаратного фильтра, мс | 47 |
|
| Основная погрешность преобразования, приведенная к диапазону измерений, %, не более | 0,1 |
|
| Дополнительная температурная погрешность, %/ 10ºС | 0,05 |
|
| Количество информационных каналов | 2 |
|
| Интерфейс | RS-485 |
|
| Протокол | Modbus RTU |
|
| Скорость передачи данных, бод | 2400; 9600; 38400; 115200 |
выбирается установкой перемычек на плате модуля |
| Напряжение питания модуля, В | 25 ± 2% | электропитание модуля должно осуществляться от стабилизированного источника; для питания модулей CTF-11-01 должен использоваться источник питания с напряжением гальванической изоляции не менее 2500В |
| Ток, потребляемый модулем от источника питания, мА, не более | 130 |
|
| Гальваническая развязка между внешним стабилизированным источником питания и системными цепями модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 114х102х25 |
|
| Масса модуля, кг, не более | 0,1 |
|
Модуль выпускается в двух модификациях:
| Наименование | Примечание |
| CTF-11-00 | Модули модификации CTF-11-00 относятся к электрооборудованию общего исполнения и устанавливаются вне взрывоопасных зон |
| CTF-11-01 | Модули модификации CTF-11-01 являются взрывозащищенными с маркировкой взрывозащиты [Exib]IIC X в соответствии с ГОСТ Р 51330.10-99 (МЭК60079-11-99), устанавливаются вне взрывоопасных зон и искробезопасными цепями могут быть связаны с датчиками, расположенными во взрывоопасных зонах классов В-1а и В-1г (в зонах класса "1" и "2" по ГОСТ Р 51330.9-99) |
