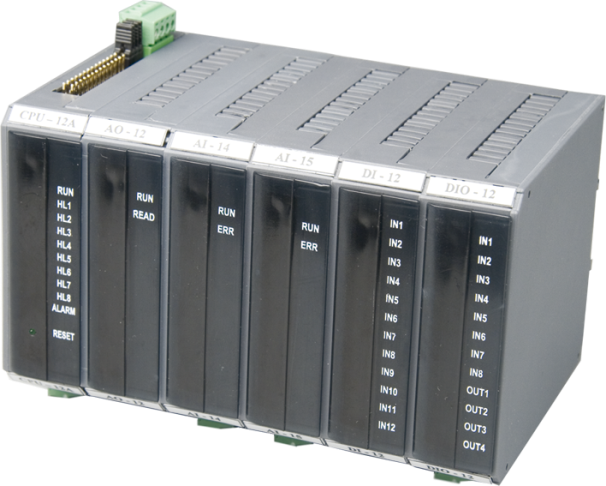

Модуль предназначен для работы в распределенных системах управления в составе контроллеров cерии DCS-2001 для подключения к нему по четырехпроводной схеме термопреобразователей сопротивления типа ТСМ-50, ТСП-50 или ТСМ-100, ТСП-100 и преобразования входных сигналов в 12-ти разрядный цифровой код.
Модуль имеет четыре канала ввода сигналов с термопреобразователей сопротивления.
| Наименование параметра | Величина / тип | Примечание |
| Количество дифференциальных каналов ввода | 4 |
|
| Диапазон измеряемого сопротивления, Ом | 40…90; 80...180 | в зависимости от модификации |
| Время коммутации канала, мкс, не более | 120 | указанные величины характеризуют быстродействие непосредственно модуля; реальные времена опроса каналов, обновления входов и др. определяются программным обеспечением процессорного модуля CPU-12A |
| Время преобразования, мкс, не более | 20 | |
| Постоянная времени аппаратного фильтра, мс | 30; 470 |
стандартная и увеличенная (в зависимости от модификации) |
| Разрядность аналого-цифрового преобразования, бит | 12 |
|
| Величина тока встроенного источника, мА | 5; 2,5 |
|
| Пределы допускаемой основной приведенной погрешности, % | ± 0,25 |
|
| Пределы допускаемой дополнительной приведенной погрешности от воздействия температуры окружающей среды в пределах рабочих условий применения, % на 10 °С | 0,1 |
|
| Граница достоверности входного сигнала, %, не более | -1,5...101,5 | диапазон значений входного сигнала, при выходе из которого устанавливается бит недостоверности входного сигнала |
| Интерфейс | оригинальный параллельный межмодульный |
|
| Напряжение питания контроллера, В | 25 ± 2% | стабилизированное напряжение питания, подаваемое на вход вторичного источника питания модуля CPU-12А |
| Напряжение питания модуля, В | 24,5 ± 3%; 5 ± 4% | электропитание модуля осуществляется по системной шине (цепи "+24В" и "+5В") от вторичного источника питания модуля CPU-12А |
| Ток, потребляемый модулем в составе контроллера, мА, не более | 30; 60 | по цепям "+24В" и "+5В" соответственно |
| Гальваническая развязка между объектными и системными цепями модуля, В, не менее | 500 |
|
| Сопротивление изоляции между объектными и системными цепями модуля (UISO=500 VDC), МОм, не менее | 10 |
|
| Габаритные размеры модуля с учетом крепежных элементов, мм | 94х104х49 |
|
| Масса модуля, кг, не более | 0,1 |
|
Модуль имеет две постоянные времени фильтра входного сигнала (выбирается перемычками на плате) - одну стандартную, вторая предназначена для использования датчика в условиях высокого уровня помех, например, когда термопреобразователь сопротивления установлен внутри мощного электродвигателя для измерения температуры обмотки.
В зависимости от величины измеряемого сопротивления и значения постоянной времени входного фильтра модуль выпускается в четырех модификациях:
| Наименование | Назначение | Примечание |
| AI-15-00.00 | Модуль для измерения сопротивления в диапазоне 40…90 Ом | Переключение диапазонов осуществляется при помощи перемычки J3 |
| AI-15-01.00 |
Модуль для измерения сопротивления в диапазоне 40…90 Ом с увеличенной постоянной времени входного фильтра |
|
| AI-15-02.00 | Модуль для измерения сопротивления в диапазоне 80…180 Ом | |
| AI-15-03.00 |
Модуль для измерения сопротивления в диапазоне 80…180 Ом с увеличенной постоянной времени входного фильтра |
