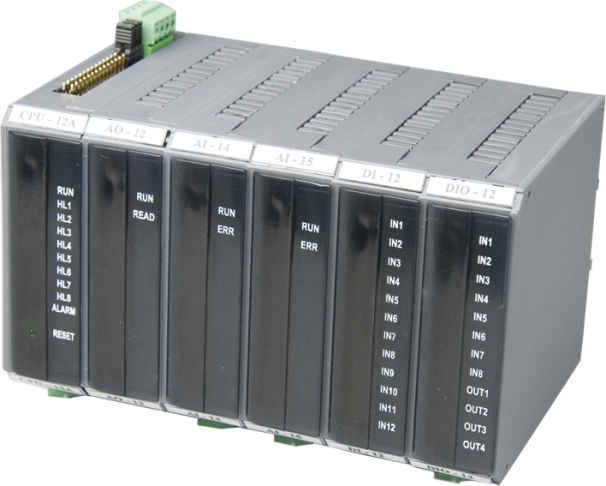

Модуль предназначен для работы в составе контроллеров технологического оборудования серии DCS-2001 и является основным функциональным узлом контроллера.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Тип процессора |
МВ90F543G Fujitsu Semiconductor |
| Тактовая частота процессора, мГц |
4 с возможностью внутреннего умножения х1,х2,х3,х4 |
| Объем FLASH-памяти, Кбайт |
128 встроенная |
| Объем оперативной памяти, Кбайт |
6 встроенная |
| Количество адресуемых модулей УСО | 4 |
| Количество каналов RS-485 |
1 0,5 Мбод – ASYNC 2 Мбод – SYNC гальваническая развязка |
| Количество каналов RS-232/RS-485 |
1 31,25 Кбод – ASYNC 2 Мбод – SYNC используется также для программирования FLASH ROM гальваническая развязка только в RS-485 |
| Количество каналов CAN |
2 гальваническая развязка |
| Количество светодиодных индикаторов | 10 |
| Количество выходных сигналов исправности |
1 24 В, 100 мА гальваническая изоляция |
| Количество входных сигналов блокировки |
1 24 В, 5 мА гальваническая изоляция |
| Ток потребления от системного источника 24 В, мА, не более | 100 |
| Габаритные размеры модуля, мм | 114x102x25 |
| Масса модуля, кг, не более | 0,2 |
Электропитание модуля осуществляется от системного нестабилизированного источника питания +18-36В ± 2%, мощность потребления не более 2,5 Вт.
