Барьеры серии BI предназначены для использования в составе автоматизированных систем управления для подключения к ним датчиков, расположенных во взрывоопасных зонах, и передачи сигналов в систему управления.

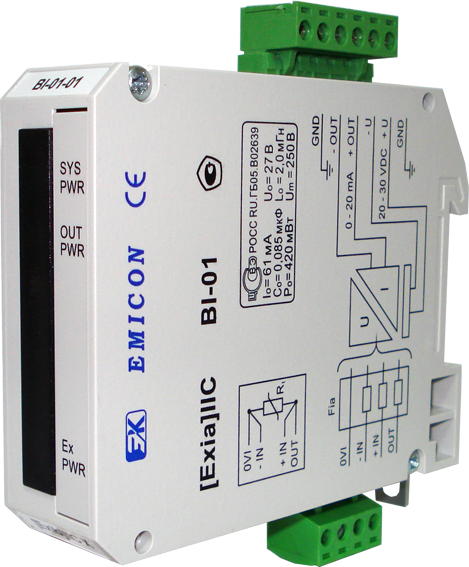

Барьер BI-01 имеет один дифференциальный канал для подключения по четырехпроводной схеме термометра сопротивления типа ТСМ-50, ТСП-50 или ТСМ-100, ТСП-100. Барьер преобразует сигналы, полученные с термометра сопротивления, в сигнал силы постоянного тока в диапазоне 0-20 мА.
Барьер относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов | 1 |
|
| Диапазон измеряемого сопротивления, Ом | 26,875…90,625 | модификация BI-01-00 |
| 53,75…181,25 | модификация BI-01-01 | |
| Диапазон выходного тока, мА | минус 0,2 … плюс 20,2 |
|
| Постоянная времени канала преобразования, мс | 80 |
|
| Основная приведенная погрешность канала преобразования, %, не более | 0,1 | включая нелинейность шкалы, влияние напряжения питания и сопротивления нагрузки токового выхода |
| Дополнительная температурная погрешность в пределах рабочих условий применения, %/ ºС, не более | 0,005 |
|
| Величина тока встроенного источника, мА | 5 | модификация BI-01-00 |
| 2,5 | модификация BI-01-01 | |
| Сопротивление нагрузки токового выхода, Ом | 0…400 |
|
| Ток, потребляемый от источника питания, мА, не более | 160 | во всем диапазоне напряжений питания |
| Напряжение питания, В | 20…30 |
|
| Гальваническая развязка между внешним источником питания и выходными (не искробезопасными) цепями барьера, В, не менее | 1000 |
|
| Гальваническая развязка между входными искробезопасными цепями барьера и остальными цепями, В, не менее | 1500 |
|
| Габаритные размеры барьера, мм | 115х104х26 |
|
| Масса барьера, кг, не более | 0,1 |
|
Барьер является взрывозащищенным с маркировкой взрывозащиты [Exia]IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-99), устанавливается вне взрывоопасных зон и искробезопасными цепями может быть связан с датчиками, расположенными во взрывоопасных зонах классов В1, В-1а, В-1б и В-1г (в зонах класса "0", "1" и "2" по ГОСТ Р 51330.9-99).
Барьер выпускается в двух модификациях:
| Наименование | Входной сигнал | Выходной сигнал | Примечание |
| BI-01-00 | 26,875 - 90,625 Ом | минус 0,2 - плюс 20,2 мА |
входному диапазону 26,875…90,625 Ом соответствует выходной диапазон минус 0,2…плюс 20,2 мА; входному диапазону 27,5…90 Ом соответствует выходной диапазон 0…20 мА; входному диапазону 40…90 Ом соответствует выходной диапазон 4…20 мА |
| BI-01-01 | 53,75 - 181,25 Ом | минус 0,2 - плюс 20,2 мА |
входному диапазону 53,75…181,25 Ом соответствует выходной диапазон минус 0,2…плюс 20,2 мА; входному диапазону 55…180 Ом соответствует выходной диапазон 0…20 мА; входному диапазону 80…180 Ом соответствует выходной диапазон 4…20 мА |
