Барьеры серии BI предназначены для использования в составе автоматизированных систем управления для подключения к ним датчиков, расположенных во взрывоопасных зонах, и передачи сигналов в систему управления.

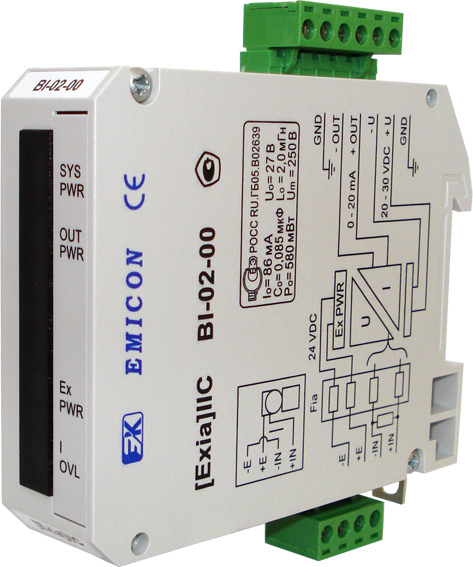

Барьер BI-02 имеет один дифференциальный канал для подключения датчика с выходным сигналом силы постоянного тока в диапазоне 0-20 мА. Барьер преобразует сигналы, полученные с датчика, в сигнал силы постоянного тока в диапазоне 0-20 мА.
Барьер относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов | 1 |
|
| Входное сопротивление канала, Ом | 50 |
|
| Диапазон измеряемого тока, мА | минус 0,2 … плюс 20,2 |
|
| Диапазон выходного тока, мА | минус 0,2 … плюс 20,2 |
|
| Постоянная времени канала преобразования, мс | 60 |
|
| Основная приведенная погрешность канала преобразования, %, не более | 0,1 | включая нелинейность шкалы, влияние напряжения питания и сопротивления нагрузки токового выхода |
| Дополнительная температурная погрешность в пределах рабочих условий применения, %/ ºС, не более | 0,005 |
|
| Сопротивление нагрузки токового выхода, Ом | 0…400 |
|
| Ток, потребляемый от источника питания, мА, не более (модификация BI-02-00) | 200 | во всем диапазоне напряжений питания |
| Ток, потребляемый от источника питания, мА, не более (модификация BI-02-01) | 160 | во всем диапазоне напряжений питания |
| Напряжение питания датчика на холостом ходу, В | 23,5…24,5 | для модификации BI-02-00 |
| Напряжение питания датчика при токе 20 мА, В, не менее | 16,5 | |
| Внутреннее сопротивление встроенного источника питания, Ом | 330 | |
| Ограничение выходного тока источника питания датчика, мА, не более | 40 | |
| Напряжение питания, В | 20…30 |
|
| Гальваническая развязка между внешним источником питания и выходными (не искробезопасными) цепями барьера, В, не менее | 1000 |
|
| Гальваническая развязка между входными искробезопасными цепями барьера и остальными цепями, В, не менее | 1500 |
|
| Габаритные размеры барьера, мм | 115х104х26 |
|
| Масса барьера, кг, не более | 0,1 |
|
Барьер является взрывозащищенным с маркировкой взрывозащиты [Exia]IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-99), устанавливается вне взрывоопасных зон и искробезопасными цепями может быть связан с датчиками, расположенными во взрывоопасных зонах классов В1, В-1а, В-1б и В-1г (в зонах класса "0", "1" и "2" по ГОСТ Р 51330.9-99).
Барьер выпускается в двух модификациях:
| Наименование | Входной сигнал | Выходной сигнал | Примечание |
| BI-02-00 | минус 0,2 - плюс 20,2 мА | минус 0,2 - плюс 20,2 мА | встроенный источник питания датчика |
| BI-02-01 | минус 0,2 - плюс 20,2 мА | минус 0,2 - плюс 20,2 мА |
|
