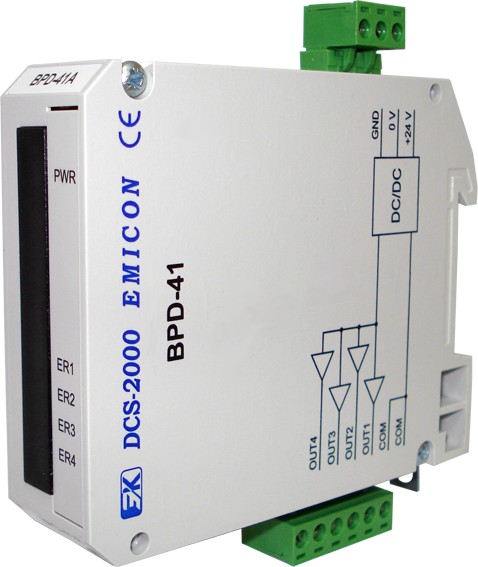

Блок предназначен для работы в составе распределенных систем управления и имеет четыре канала для питания токовых датчиков. Нагрузка к выходам каналов блока подключается по схеме "общий минус".
Блок относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Количество каналов питания датчиков | 4 |
| Выходное напряжение каждого канала при токе нагрузки 20 мА, В, не менее | 22 |
| Максимальный ток нагрузки каждого канала, мА, не менее | 22 |
| Величина ограничения выходного тока, мА | 27±5 |
| Индикация ограничения выходного тока канала | имеется |
| Общий провод выходных каналов | минусовой |
| Напряжение питания блока, В | 18…36 |
|
Гальваническая развязка между внешним источником питания и выходными каналами блока, В, не менее |
1000 |
