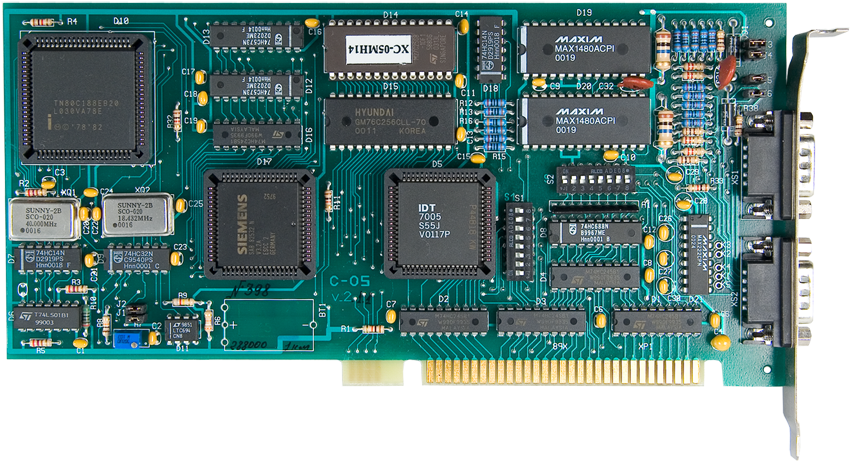

Модуль предназначен для организации сетевого терминала (управляющей HOST-машины) на базе IBM-PC совместимого компьютера в технологической локальной сети, состоящей из контроллеров серии ЭК-2000, и обеспечивает обмен данными по кабельной линии связи между подключенными к этой сети контроллерами и IBM PC-совместимым компьютером.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Протоколы обмена (канальный уровень) | MODBUS , SDLC |
|
| Протоколы 1-го уровня (физические) | RS-485, RS-232 |
|
| Количество каналов RS-485 | 2 гальванически изолированных | имеются элементы грозозащиты |
| Скорость обмена по каналам RS-485, Мбод | до 2 | по экранированной витой паре |
| Количество каналов RS-232 | 2 |
|
| Скорость обмена по каналам RS-232, бод | 19200 |
|
| Напряжение гальванической изоляции для каналов RS-485, В | 1500 |
|
| Габаритные размеры, мм | 232х110 |
|
| Масса модуля , кг | 0,1 |
|
Электропитание модуля осуществляется от системного источника питания +5В ± 5% компьютера.
