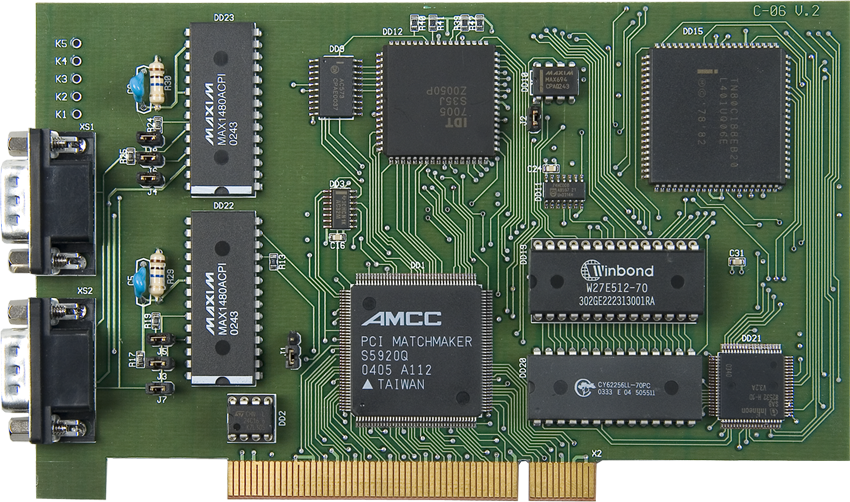

Модуль предназначен для работы в составе персональных компьютеров типа IBM PC (ПК), тем самым, обеспечивая использование ПК в качестве устройств верхнего уровня в распределенных системах управления.
Модуль обеспечивает связь устройств верхнего уровня с устройствами среднего и нижнего уровня по интерфейсу RS-485, протокол SDLC или MODBUS.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Тип интерфейсов |
RS-485, RS-232 (RS-232 для служебного использования) |
| Количество интерфейсных каналов | 2 |
| Системный интерфейс | PCI |
| Максимальная скорость передачи данных по каналам, бит/с |
RS-485 – 2304000, RS-232 - 19200 |
| Протоколы обмена по каналу RS-485 | RS-485 - MODBUS RTU, HDLC |
| Напряжение гальванической изоляции для каналов RS-485, В | 500 |
| Напряжение питания, В |
5 от источника питания компьютера |
| Количество подключаемых устройств к модулю по каналу интерфейса RS-485 | 31 единичная нагрузка |
| Габаритные размеры, мм | 185х107х20 |
| Масса модуля, кг, не более | 0,15 |
