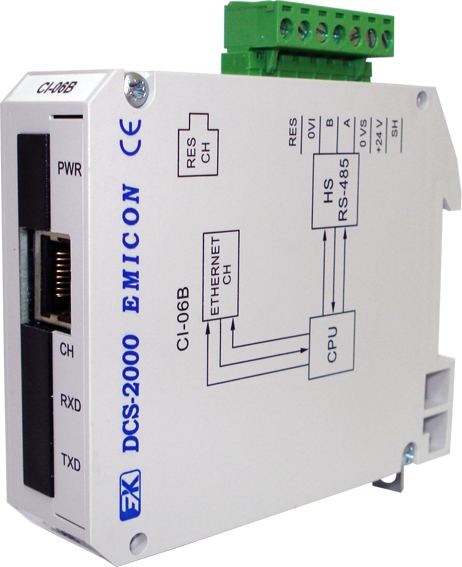

Модуль предназначен для сопряжения интерфейса типа RS-485 с интерфейсом типа ETHERNET.
Модуль обеспечивает информационный обмен по одному каналу интерфейса RS-485 и одному каналу интерфейса ETHERNET. Протокол обмена по каналу RS-485 - MODBUS RTU. Протокол обмена по каналу ETHERNET - MODBUS TCP/IP. Канал интерфейса RS-485 может быть нагружен на 32 единичные нагрузки приемопередатчиков, распределенных на расстоянии не более 1 км при скорости обмена не более 460,8 Кбод. При максимальной скорости обмена (921,6 Кбод) протяженность линии связи не должна превышать 300 м.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип интерфейсов | RS-485, ETHERNET |
| Количество интерфейсных каналов | 2 |
| Максимальная скорость передачи данных |
по каналу RS-485 – 921,6 Кбод, по каналу ETHERNET - 100 Мбод |
| Протокол обмена |
по каналу RS-485 - MODBUS RTU, по каналу ETHERNET - MODBUS TCP/IP |
| Количество подключаемых устройств к модулю по каналу интерфейса RS-485 | 32 единичные нагрузки |
| Напряжение питания, В | от 18 до 36 |
| Ток потребления, мА, не более | 150 |
| Гальваническая изоляция между внешним системным источником питания и питанием модуля, В, не менее | 500 |
| Габаритные размеры, мм | 114x102x25 |
| Масса модуля, кг, не более | 0,2 |
