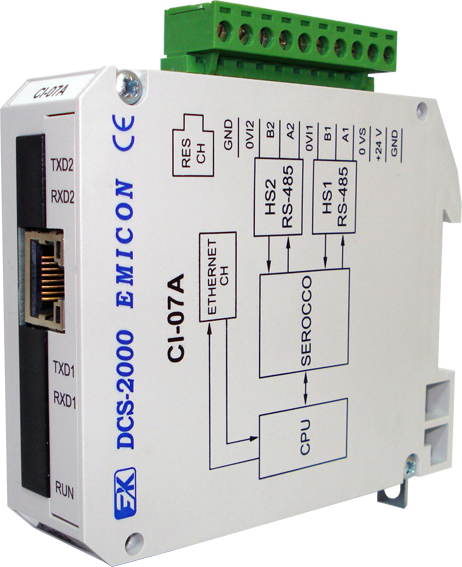

Модуль предназначен для сопряжения интерфейса типа RS-485 с интерфейсом типа ETHERNET.
Модуль обеспечивает информационный обмен по двум каналам интерфейса RS-485 и одному каналу интерфейса ETHERNET. Протокол обмена по каналам RS-485 - MODBUS RTU и SDLC. Протокол обмена по каналу ETHERNET - MODBUS TCP. Каналы интерфейсов RS-485 могут быть нагружены на 50 единичных нагрузок приемопередатчиков, распределенных на расстоянии не более 1 км при скорости обмена не более 460,8 Кбод. При максимальной скорости обмена (2,304 Мбит/с) протяженность линии связи не должна превышать 200 м.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип интерфейсов | RS-485, ETHERNET 100BaseTX |
| Количество интерфейсных каналов RS-485 | 2 |
| Количество интерфейсных каналов ETHERNET | 1 |
| Максимальная скорость передачи данных |
по каналам RS-485 – 2,304 Мбит/с, по каналу ETHERNET - 100 Мбит/с |
| Протокол обмена |
по каналам RS-485 - MODBUS RTU или SDLC, по каналу ETHERNET - MODBUS TCP |
| Количество подключаемых устройств к модулю по каналу интерфейса RS-485 | 50 единичные нагрузки |
| Напряжение питания, В | от 18 до 36 |
| Ток потребления, мА, не более | 160 |
| Гальваническая изоляция между внешним системным источником питания и питанием модуля, В, не менее | 500 |
| Габаритные размеры, мм | 114x102x25 |
| Масса модуля, кг, не более | 0,2 |
