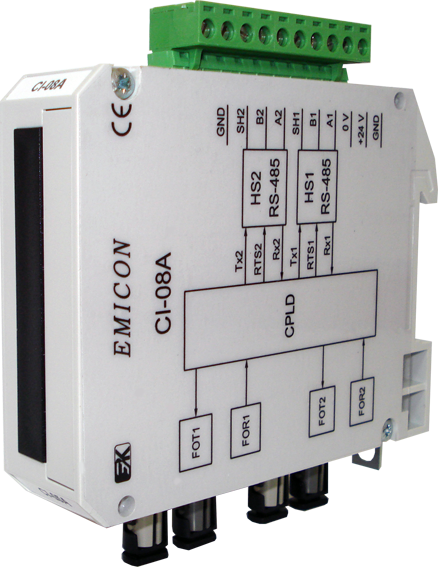

Модуль предназначен для преобразования электрических сигналов интерфейса RS-485 в световые с целью передачи информации по оптоволоконным линиям связи.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Типы интерфейсных каналов | RS-485, оптический |
| Количество информационных каналов | 2 |
| Максимальная скорость передачи данных, бод | 2304000 |
| Тип оптического кабеля | многомодовый |
| Максимальное расстояние передачи данных по оптоволокну, км | 1,5 |
| Количество подключаемых устройств к модулю по каналам RS-485 | 50 единичные нагрузки к каждому каналу |
| Максимальная длина кабеля интерфейса RS-485 при скорости 480000 бит/с, км | 1 |
| Напряжение питания, В | от 18 до 36 |
| Ток потребления, мА, не более | 80 |
| Гальваническая развязка между внешним системным источником питания и питанием модуля, В, не менее | 1000 |
| Габаритные размеры, мм | 114x102x25 |
| Масса модуля, кг, не более | 0,2 |
В зависимости от рабочей температуры модуль выпускается в двух модификациях:
Наименование параметра
Величина / тип
Примечание
| Наименование | Рабочая температура модуля, °С |
| CI-08А | от минус 25 до плюс 60 |
| CI-08А-01 | от 0 до плюс 60 |
